新版奥维互动地图手机端软件添加了快速生成照相标签和快速生成录音标签功能，通过点击主界面上的快捷按钮，可快速生成照相标签和录音标签，并自动将照片或录音文件作为标签附件（照片或录音文件会自动保存到标签附件库里），生成的标签会自动命名并保存在收藏夹中【我的照片与录音】文件夹里。

注意：使用照相标签和录音标签功能需要VIP。

下面我们介绍一下如何快速生成照相标签和录音标签。

1、快捷按钮的启用与关闭

在主界面点击【更多】→【自定义主界面】→【主界面按钮开关】，进入主界面按钮开关设置页面，在这里可以设置【显示照相标签按钮】、【显示录音标签按钮】的启用或关闭。

按钮设置完成后点击界面右上角的【关闭】按钮可直接返回主界面。

2、生成照相标签的操作步骤

（1）在创建照相标签之前，我们可以根据实际需要对照相标签进行一些设置，首先点击按钮进入相机菜单界面，点击【设置】，在相机与相册设置窗口，这里我们可以设置的内容有：照片存储、图片分辨率、录像质量、预览奥维签名、拍照水印、拍照水印详细设置、标签位置、以地址命名标签、以标签名称命名附件、名称编辑弹窗、照相标签文件夹等。

设置完成后点击【关闭】按钮，返回到主界面。这里我们不做修改保持默认。

（2）在主界面上点击，点击【拍照】，进入拍照界面进行拍照，拍照完成后显示预览照片。根据照片拍摄情况，满意点击确定按钮，弹出照相标签窗口，点击完成按钮，完成本次拍摄，系统即生成照相标签并显示在地图上。

也可以点击继续拍摄第2张照片，继续拍摄；或者点击取消按钮，取消本次操作。

2.1、查看照相标签的照片

（1）点击地图上的图标，弹出标签查看窗口；

（2）再点击左侧的，在打开的查看附件窗口查看标签附件，点击此窗口下面的拍照可以继续添加照片附件，点【另存为】可将图片保存在SD卡下的Android/data/com.ovital.ovitalMap/files/omap文件夹之中。

2.2、查看、修改照相标签设置

（1）点击地图上的图标，弹出标签查看窗口。

（2）点击可直接进入标签设置页面，在这里可以看到该标签的信息。

3、生成录音标签的操作步骤

（1）滑动屏幕调整地图，使十字标对准地图上将要生成录音标签的位置。

（2）点击按钮后进入录音界面。

（3）点击按钮开始录音，录音完成后点击按钮停止录音，并进入试听录音界面。

点按钮可试听录音，试听不满意就点【取消】重新录音，试听满意就点【使用】，系统即生成录音标签并显示在地图上。

3.1、播放录音标签的录音

（1）点击地图上的录音标签图标，弹出标签查看窗口；

（2）点击即可进入播放录音界面；

（3）点击按钮即可播放录音。

3.2、查看、修改录音标签设置

（1）点击地图上的录音标签图标，弹出标签查看窗口；

（2）点击可直接进入标签设置页面，在这里可以看到该标签的信息。

在[omap]目录下有两个文件夹，分别是data数据库文件夹和map离线地图数据文件夹。

（1）data文件夹

①sys_backup文件夹：是系统备份文件夹，主要备份收藏夹数据和账户及软件设置信息。在奥维软件或数据出现异常的情况下，系统自动触发并完成数据备份。该文件夹下包含ocfg.odb和oobj.odb数据文件，ocfg.odb为存储登录的账号及软件的设置信息备份文件；oobj.odb为收藏夹备份文件。

②attachment文件夹：存放标签附件，用户创建标签时添加的照片、音频等均存储在该目录下。

③olock文件：锁定文件，奥维启动时就有会自动生成该文件，奥维程序关闭时自动清除，防止奥维被重复打开。

④ocfg.odb文件：存储登录的账号及软件的设置信息。

⑤oobj.odb文件：存储收藏夹数据，包括标签、轨迹、图形、路线等。

⑥comp.odb文件：存储登录企业服务器的信息及企业标签附件

⑦compobj.odb文件：存储企业云收藏夹数据。

（2）map文件夹

在map文件夹下，主要存放用户下载的地图数据和在线缓存数据。

mapcache.sdb文件：当用户在线浏览地图时，产生缓存数据存储在该文件中。

1.1. 下载与安装

下载地址：http://www.ovital.com/download/

下载时请选择与电脑操作系统对应版本的“奥维互动地图Windows 客户端”软件。

★注意：

（1）电脑操作系统为32位的就选32位版，操作系统为64位的就选64位版。

（2）非奥维官方网站提供下载的奥维互动地图软件有可能被植入病毒，请勿下载安装。

下载后，双击可执行文件，安装即可。

安装时，要注意安装路径。在后续使用过程中，可能需要进入安装目录下执行相关操作。

1.2. 主界面功能介绍

（1）标题栏：包含软件名称、当前绑定机器VIP等级、地图类型及其当前显示级别；当用户登录奥维账号和企业账号时，会增加显示当前登录的用户名和企业用户名。

（2）菜单栏：包含系统、用户、企业、地图切换、自定义地图、探索、操作、视图、帮助菜单。

（3）工具栏：包含常用工具按钮，点击可直接执行操作。

（4）搜索框：用于通过经纬度或者地址搜索地理位置。

（5）停靠窗口：用户可切换收藏夹、搜索、企业用户、好友等窗口，点击窗口标题可进行窗口切换，右击窗口标题可设置窗口为浮动、自动隐藏或隐藏（隐藏后的窗口开启要点菜单视图---工具栏和停靠窗口并勾选窗口选项）。

（6）提示栏：根据鼠标指针停靠的奥维对象（点、线、形----即标签、轨迹、图形）提示可进行相关操作以及操作方法。

（7）状态栏：显示当前鼠标指针所在位置的经纬度值（或XY值）、海拔，当前地图显示的地图级别，软件待运行的任务数。

（8）鹰眼窗口：显示地图主窗口周边的地图，单击右下角的箭头可开启或关闭鹰眼窗口。

（9）缩放工具条：用户可点击缩放工具条上的按钮进行放大缩小显示地图、上下左右移动地图；用户使用鼠标滚轮放大缩小地图时，缩放工具条也会随之变化。

1.3. 打开安装路径

在电脑桌面上，选中奥维图标，点击鼠标右键→【打开文件所在的位置】，即可进入奥维根目录。

1.1. 下载与安装

下载地址：http://www.ovital.com/download/

下载后，双击打开安装包。

将【奥维互动地图】移动到[应用程序]栏目。

在[应用程序]栏目，双击【奥维互动地图】，点击【打开】，即可执行安装。

1.2. 主界面功能介绍

（1）标题栏：包含软件名称、当前绑定机器VIP等级、地图类型及其当前显示级别；当用户登录奥维账号和企业账号时，会增加显示当前登录的用户名和企业用户名。

（2）菜单栏：包含系统、用户、企业、地图切换、自定义地图、探索、操作、视图、帮助菜单。

（3）工具栏：包含常用工具按钮，点击可直接执行操作。

（4）搜索框：用于通过经纬度或者地址搜索地理位置。

（5）停靠窗口：用户可切换收藏夹、搜索、企业用户、好友等窗口，点击窗口标题可进行窗口切换，右击窗口标题可设置窗口为浮动、自动隐藏或隐藏（隐藏后的窗口开启要点菜单视图---工具栏和停靠窗口并勾选窗口选项）。

（6）提示栏：根据鼠标指针停靠的奥维对象（点、线、形----即标签、轨迹、图形）提示可进行相关操作以及操作方法。

（7）状态栏：显示当前鼠标指针所在位置的经纬度值（或XY值）、海拔，当前地图显示的地图级别，软件待运行的任务数。

（8）鹰眼窗口：显示地图主窗口周边的地图，单击右下角的箭头可开启或关闭鹰眼窗口。

（9）缩放工具条：用户可点击缩放工具条上的按钮进行放大缩小显示地图、上下左右移动地图；用户使用鼠标滚轮放大缩小地图时，缩放工具条也会随之变化。

1.3. 安装目录文件介绍

在桌面上点击【前往】→【个人】→【OvitalMapData】，即可进入奥维根目录。

在【OvitalMapData】文件夹下有两个文件夹，分别是data数据库文件夹和map离线地图数据文件夹。

1.1. 下载与安装

iOS版，在手机（或平板）上的App Store下载。

1.2. 主界面功能介绍

在初始设置状态下，奥维主界面只显示了部分功能按钮。您可以根据实际需求，自行开启/关闭主界面上的按钮。操作步骤如下：

在奥维主界面上，点击【更多】→【自定义主界面】→【主界面按钮开关】，进入［主界面按钮开关］页面。

各功能按钮的具体含义如下：

1.3. 打开安装路径

将苹果手机（或平板）连接到电脑端，需要借助第三方工具读取奥维的根目录，本文以iTunes为例。

iTunes下载地址：https://www.apple.com.cn/itunes/

①在电脑上，关闭奥维软件，启动iTunes，连接数据线。

②在手机上，会弹出下列提示，点击【信任】。

③在iTunes主界面，会弹出下列提示，点击【继续】。

④在iTunes的左上角，点击按钮。

⑤点击【文件共享】，找到“奥维互动地图”，即可查看奥维的根目录。

1.1. 下载与安装

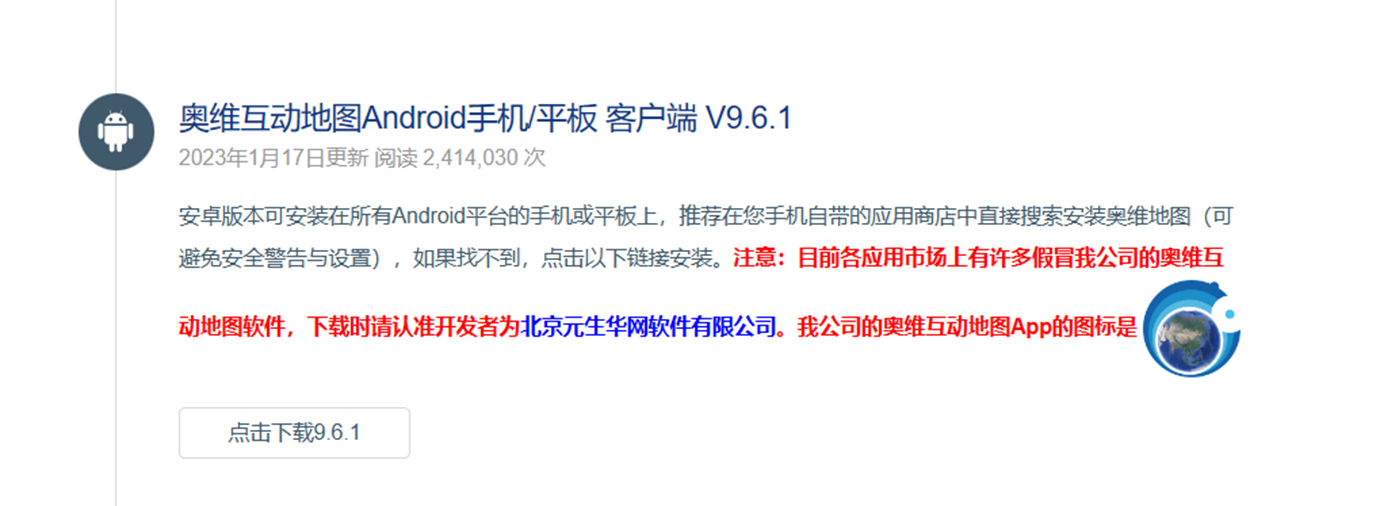

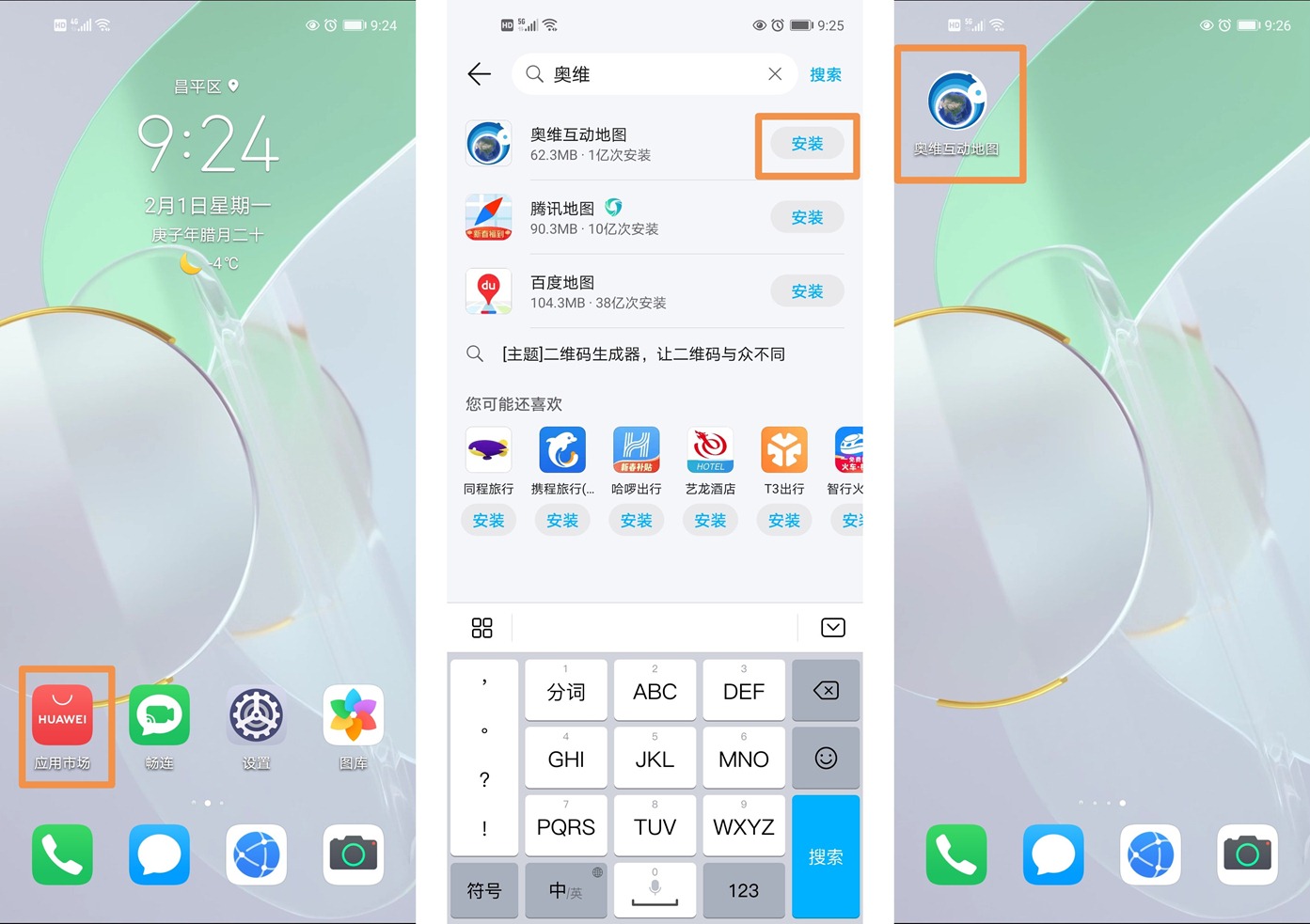

Android版，在各手机的应用市场（商店）下载。

如果应用商店没有，请到奥维官网下载，下载地址：http://www.ovital.com/download/

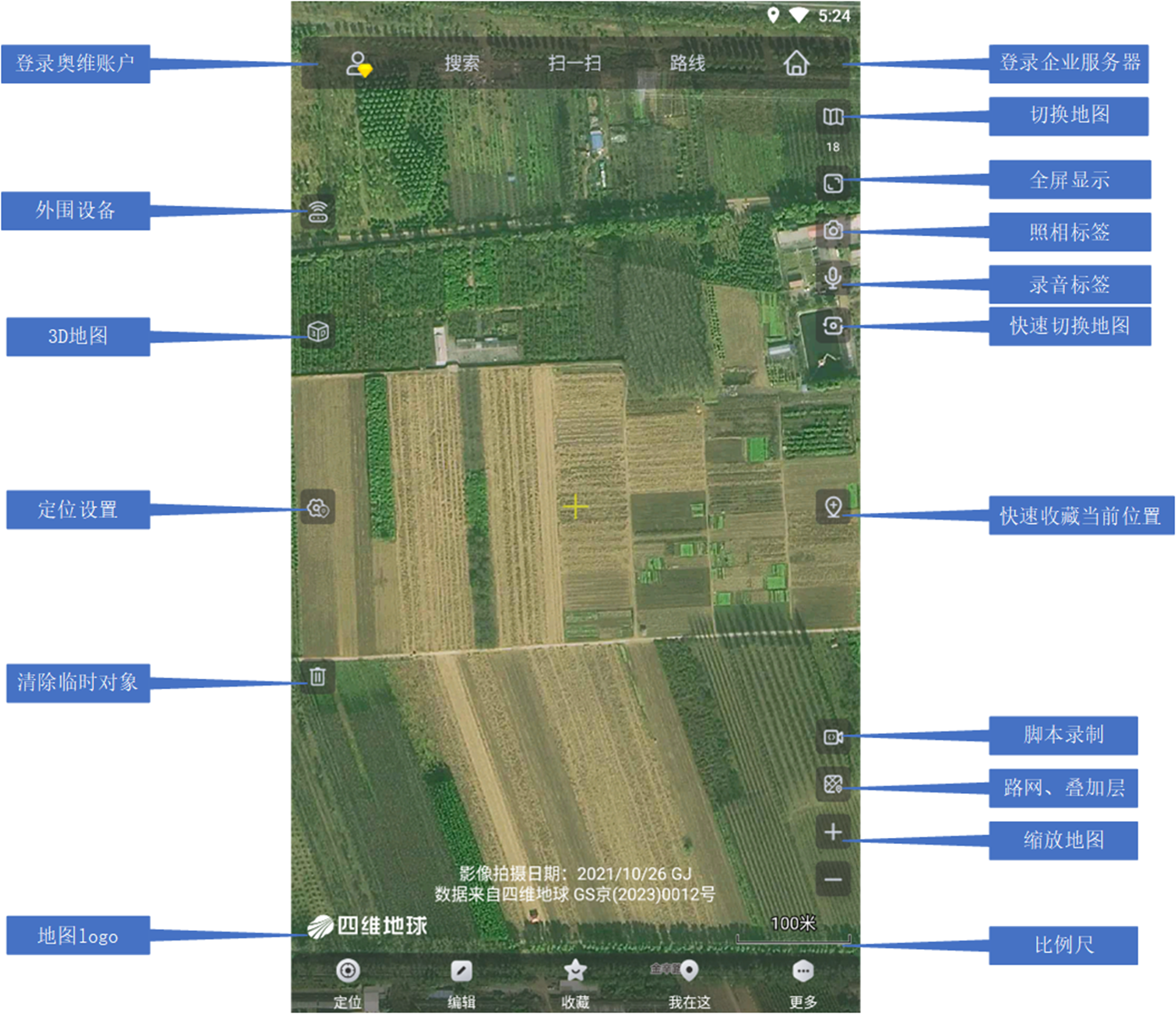

1.2. 主界面功能介绍

在初始设置状态下，奥维主界面只显示了部分功能按钮。您可以根据实际需求，自行开启/关闭主界面上的按钮。操作步骤如下：

在奥维主界面上，点击【更多】→【自定义主界面】→【主界面按钮开关】，进入［主界面按钮开关］页面。

各功能按钮的具体含义如下：

1.3. 打开安装路径

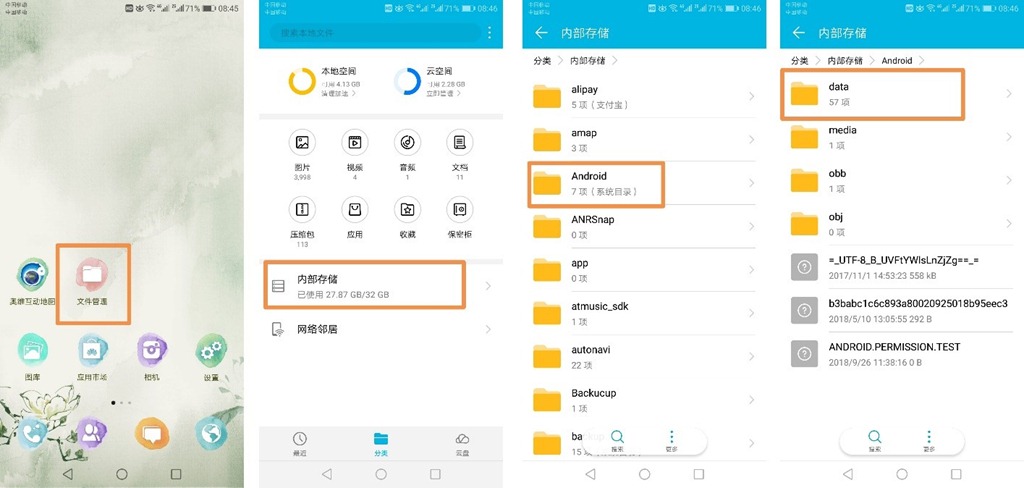

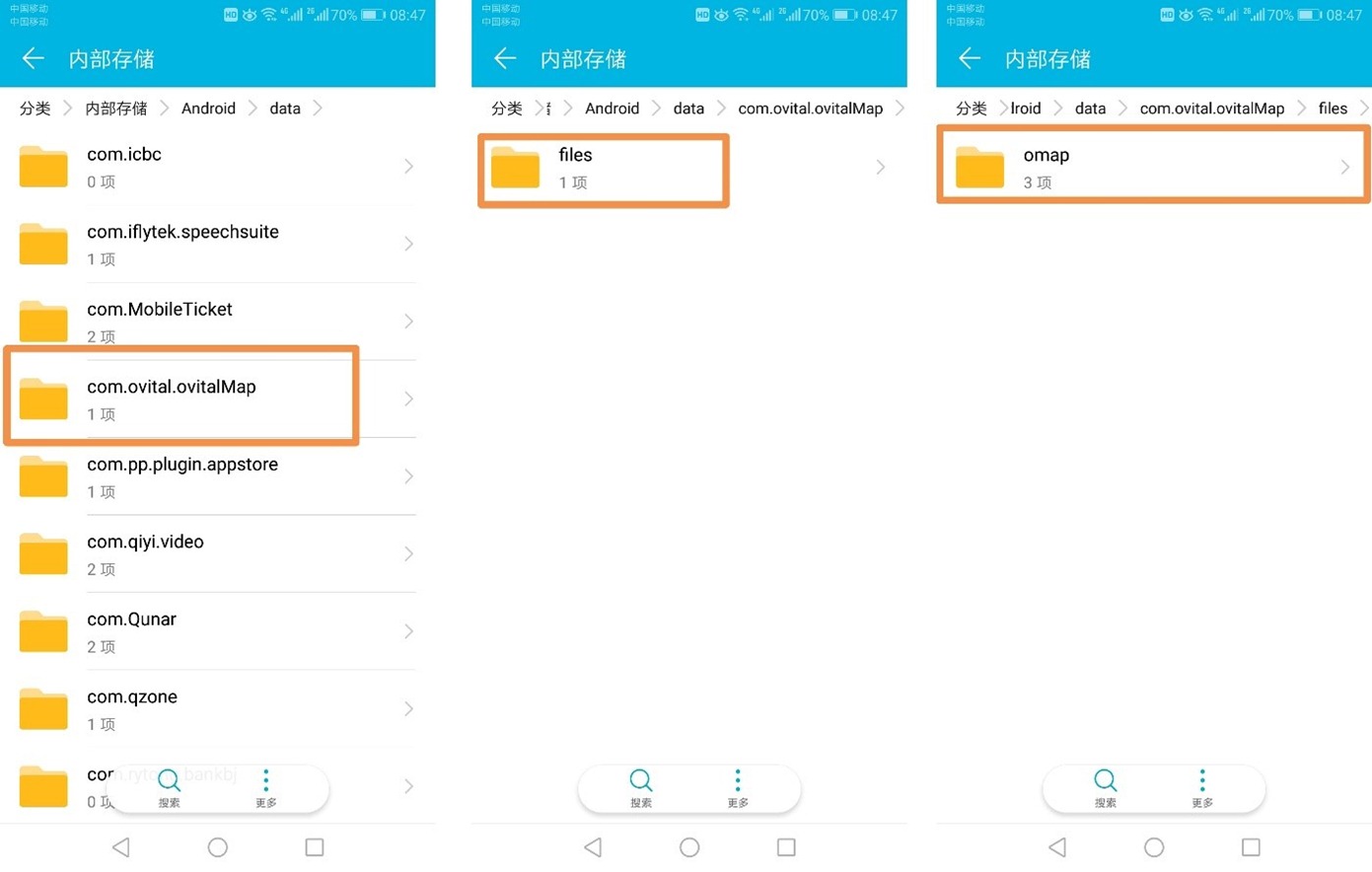

在Android设备上，奥维的根目录为Android/data/com.ovital.ovitalMap/files/omap。

在奥维中，除了支持导入通用的kml、kmz和dxf等格式外，还有一些奥维专属的格式（例如：ovobj、ovkml），以及奥维软件中诸多配置文件格式，本文我们就各文件格式为您一一讲解。

1、ovkml、ovkmz格式

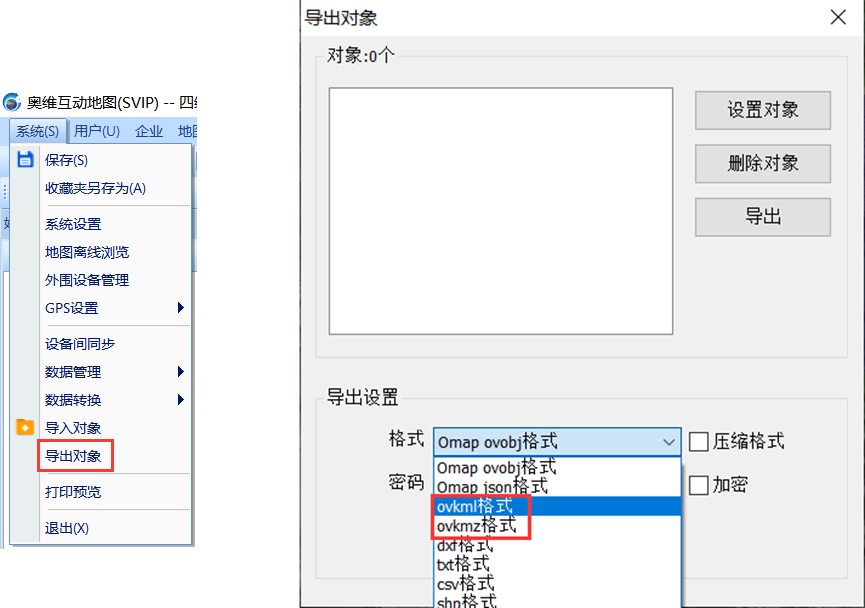

为了符合国家政策，奥维新版本不再支持导出通用的kml、kmz格式文件，只支持导出ovkml、ovkmz格式，此格式文件与通用的kml文件的区别是如下表。由于CGCS2000地理坐标与WGS84地理坐标非常接近，两者相差仅0.1毫米，因此用奥维软件将标签、轨迹、图形数据导出时，格式选择OVKML，坐标类型选择CGCS2000地理坐标，点击导出，导出完成后将导出的OVKML文件扩展名改为KML，即可在其他软件上使用。

2、ovmod格式（3D模型）

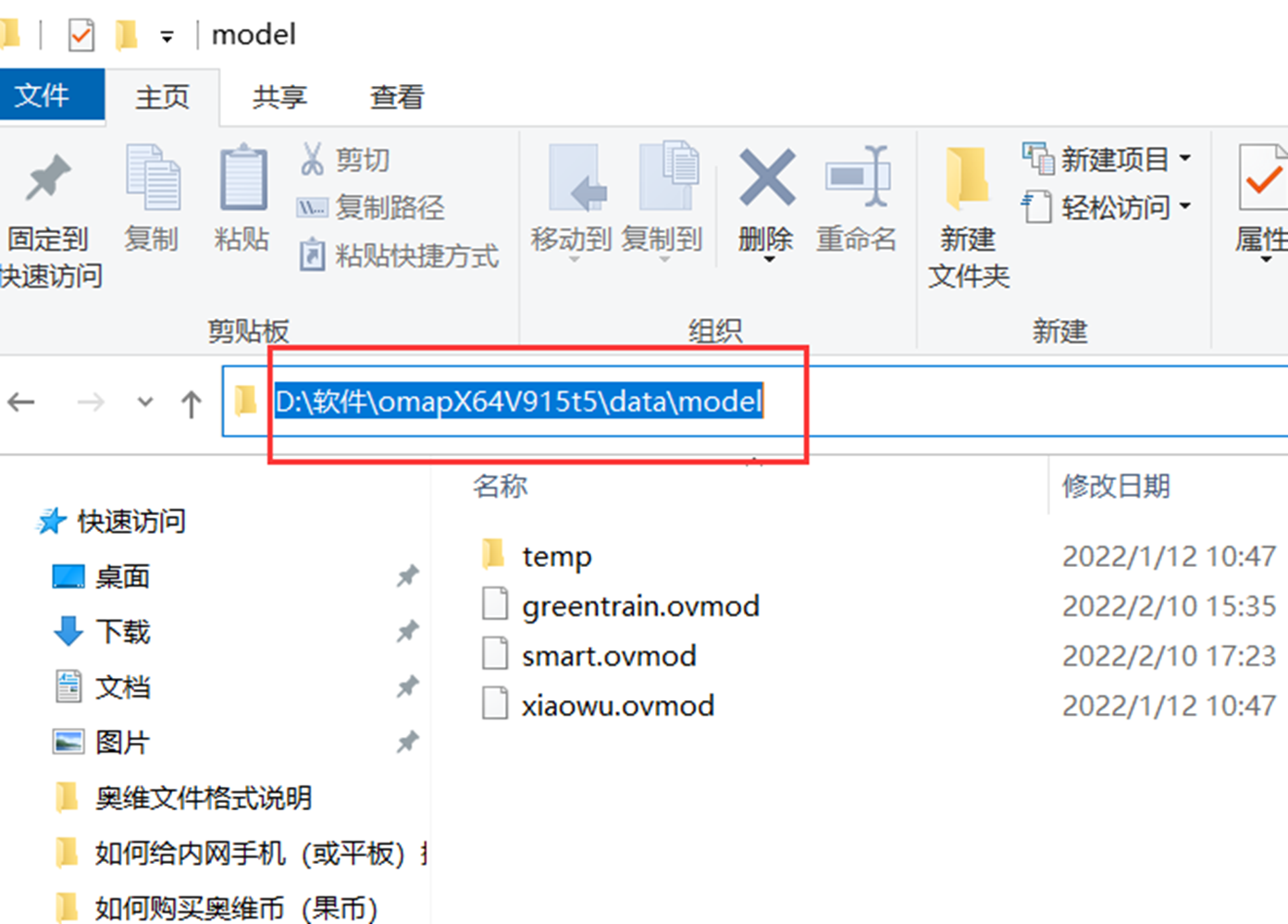

随着奥维软件的不断优化，目前已支持加载大型三维模型，并且初步具备了加载速度快、渲染性能高、内存占用低等特点。当前支持多种格式的模型文件导入，例如：3DS、OBJ、SKP以及倾斜摄影osgb、slpk等。在模型导入之后，为方便读取和加载，奥维会将其解析成ovmod格式并储存，您可以前往奥维安装目录\data\model文件夹中进行查看。

3、ovmap格式（自定义地图）

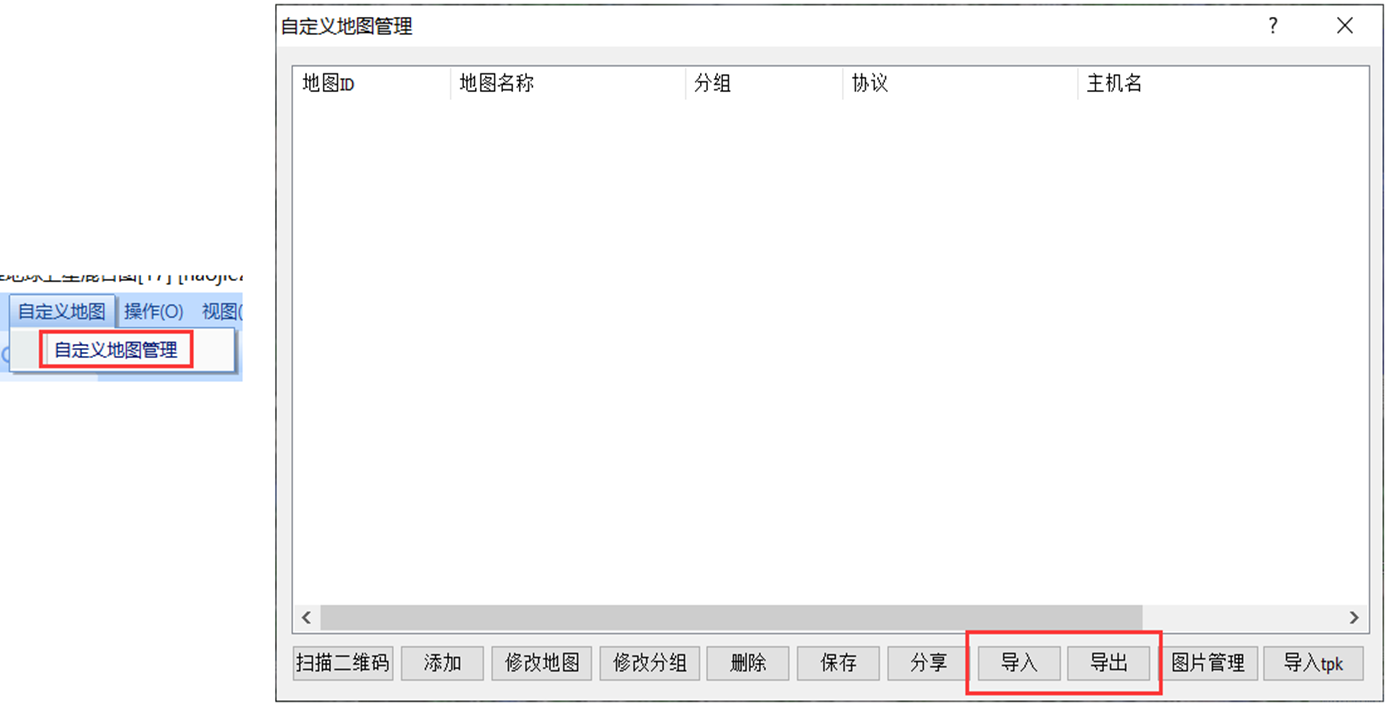

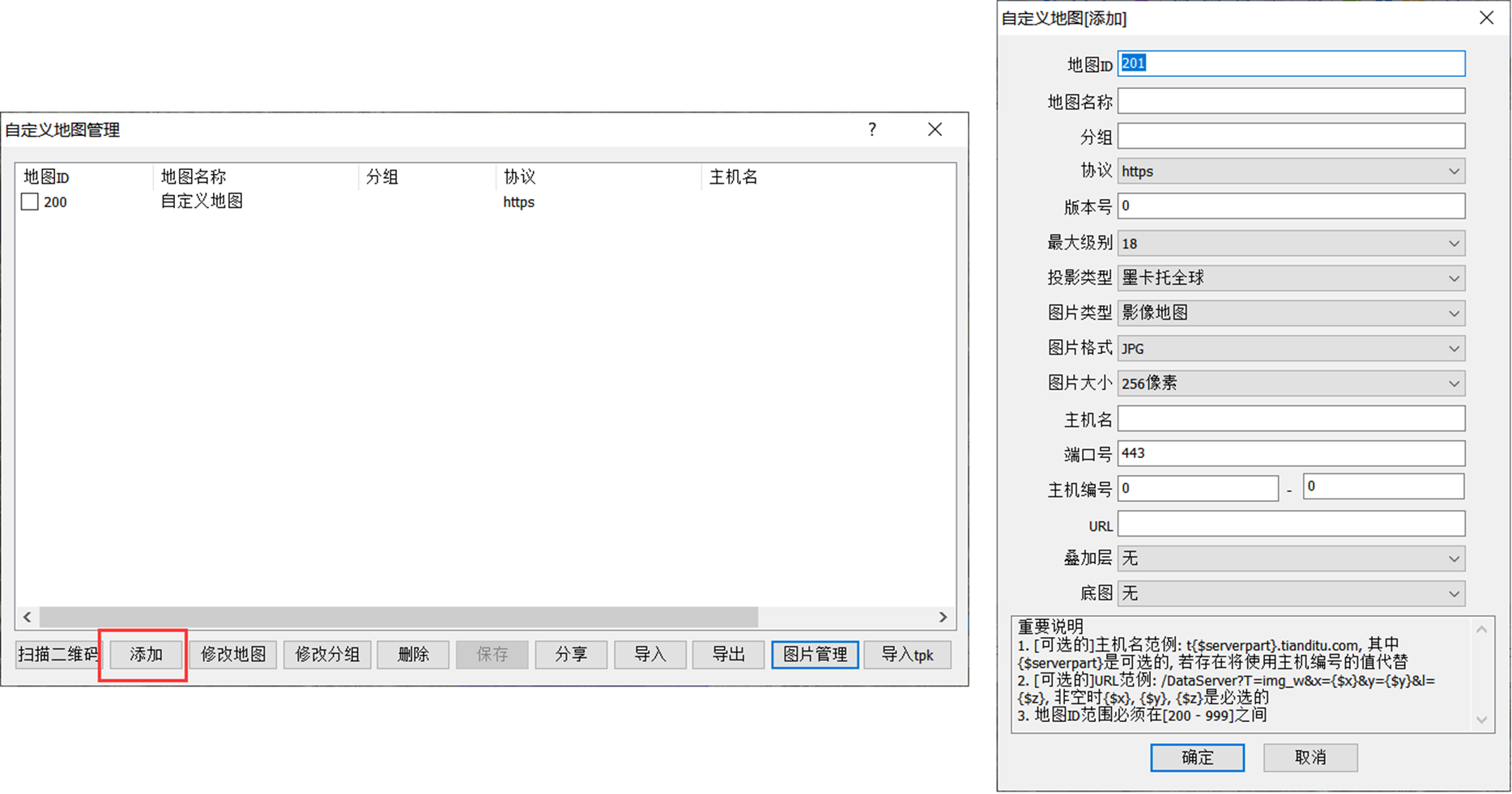

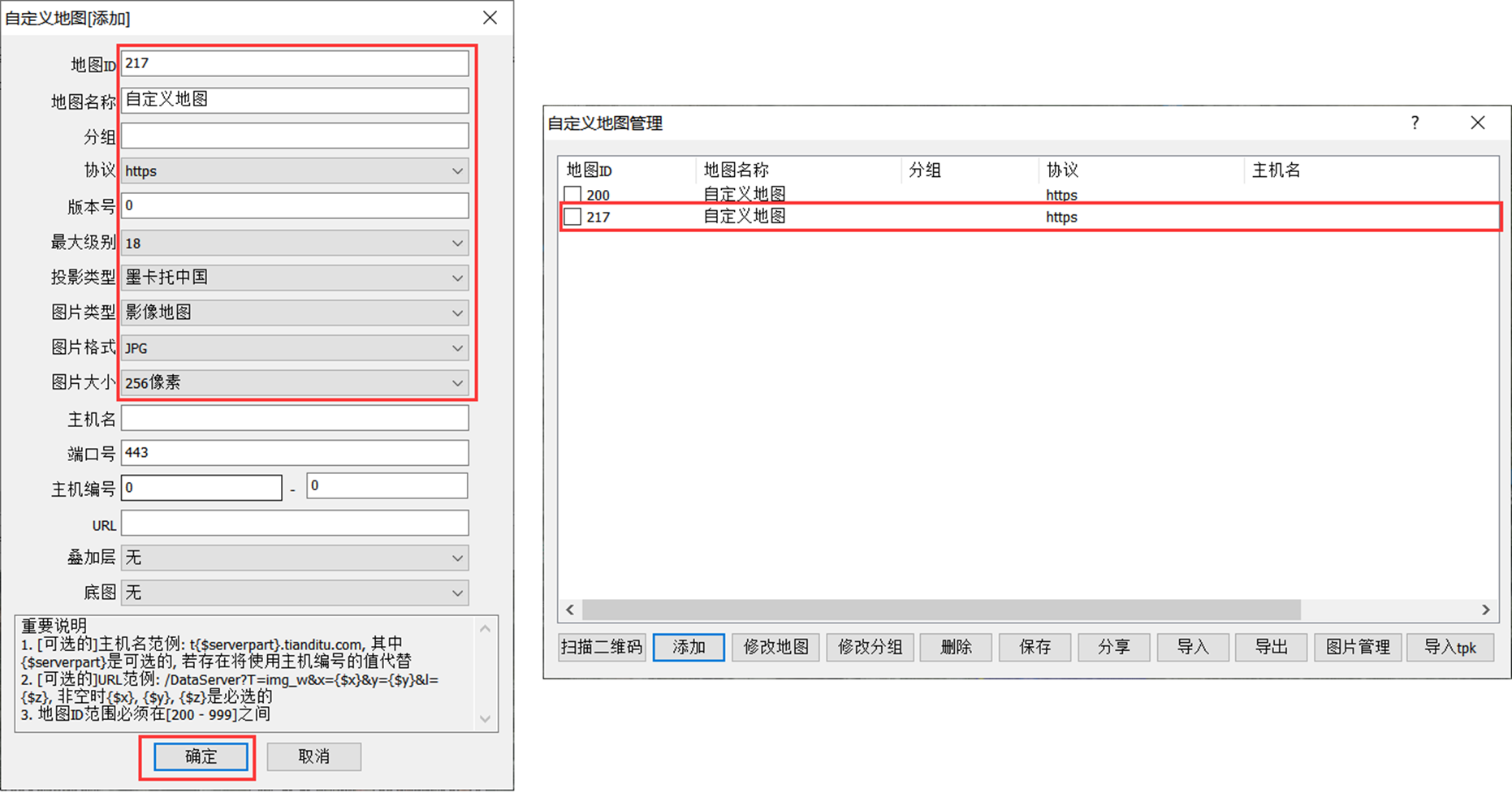

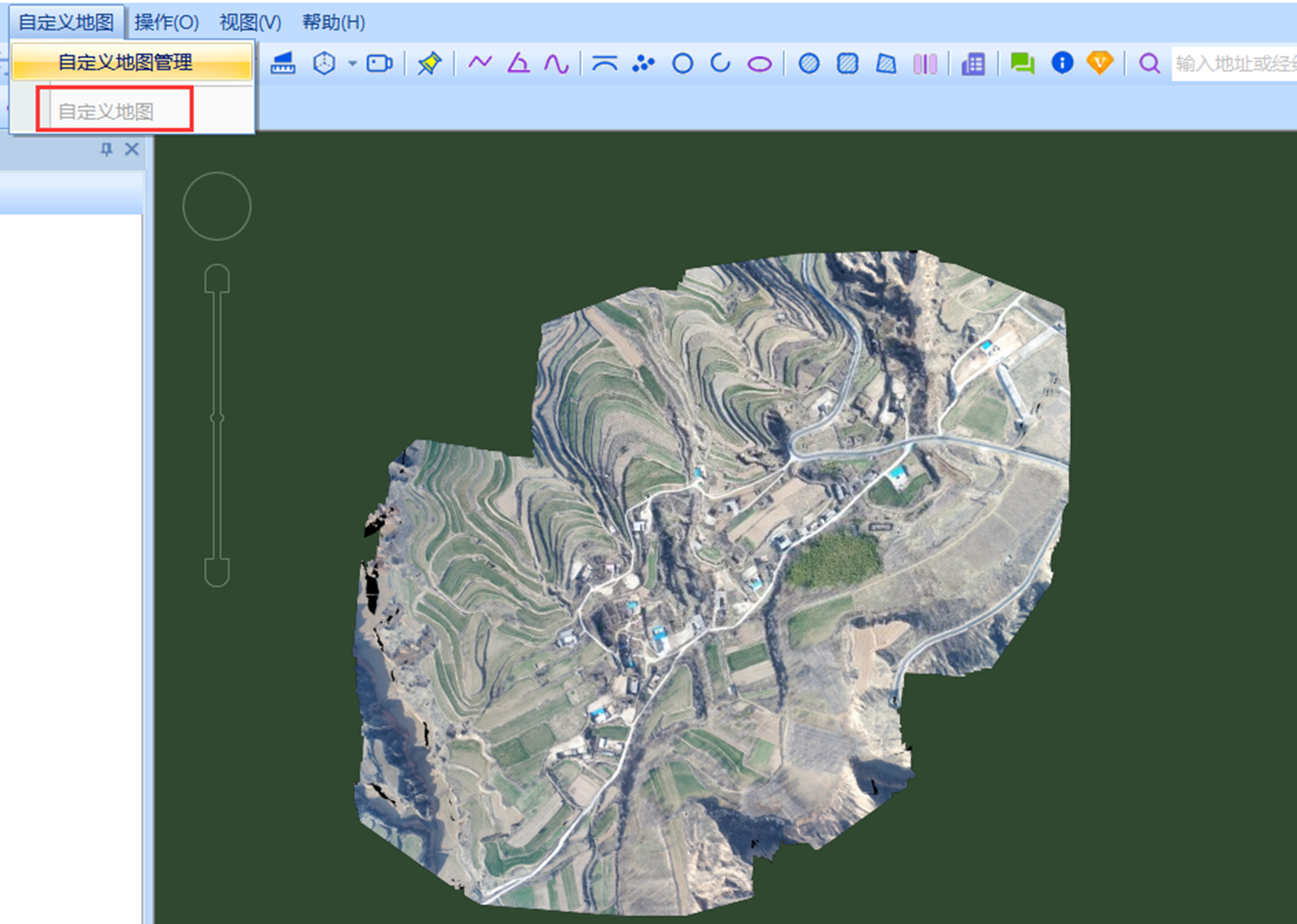

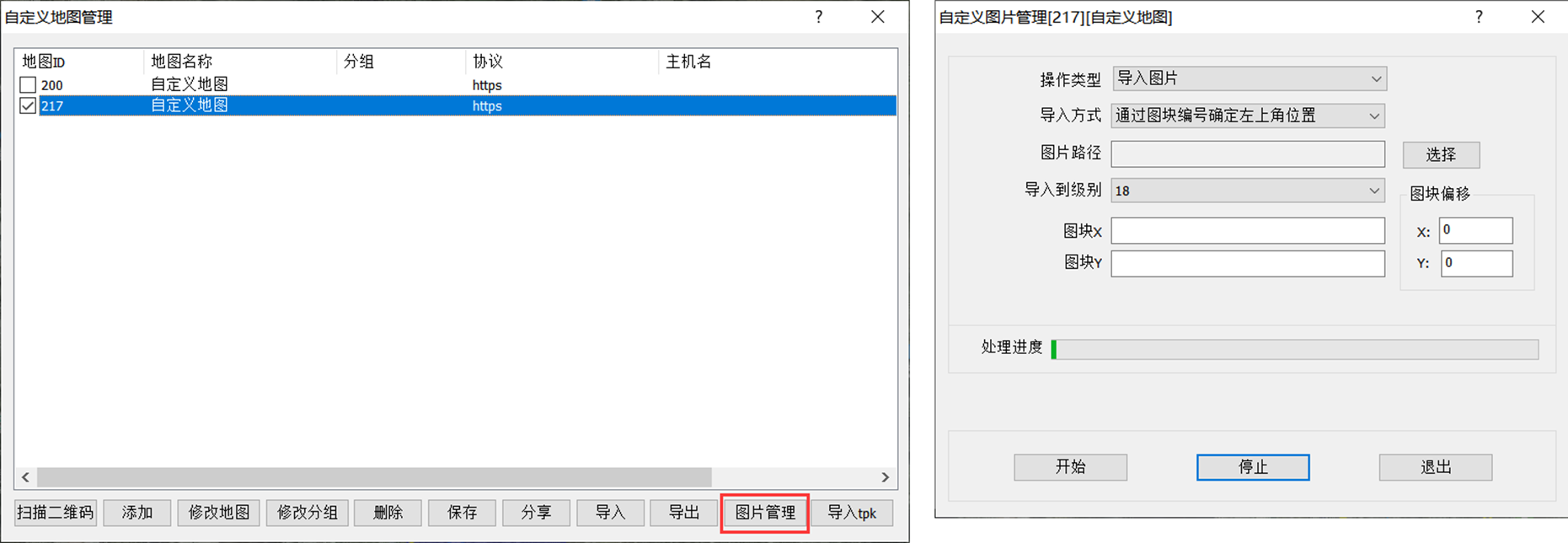

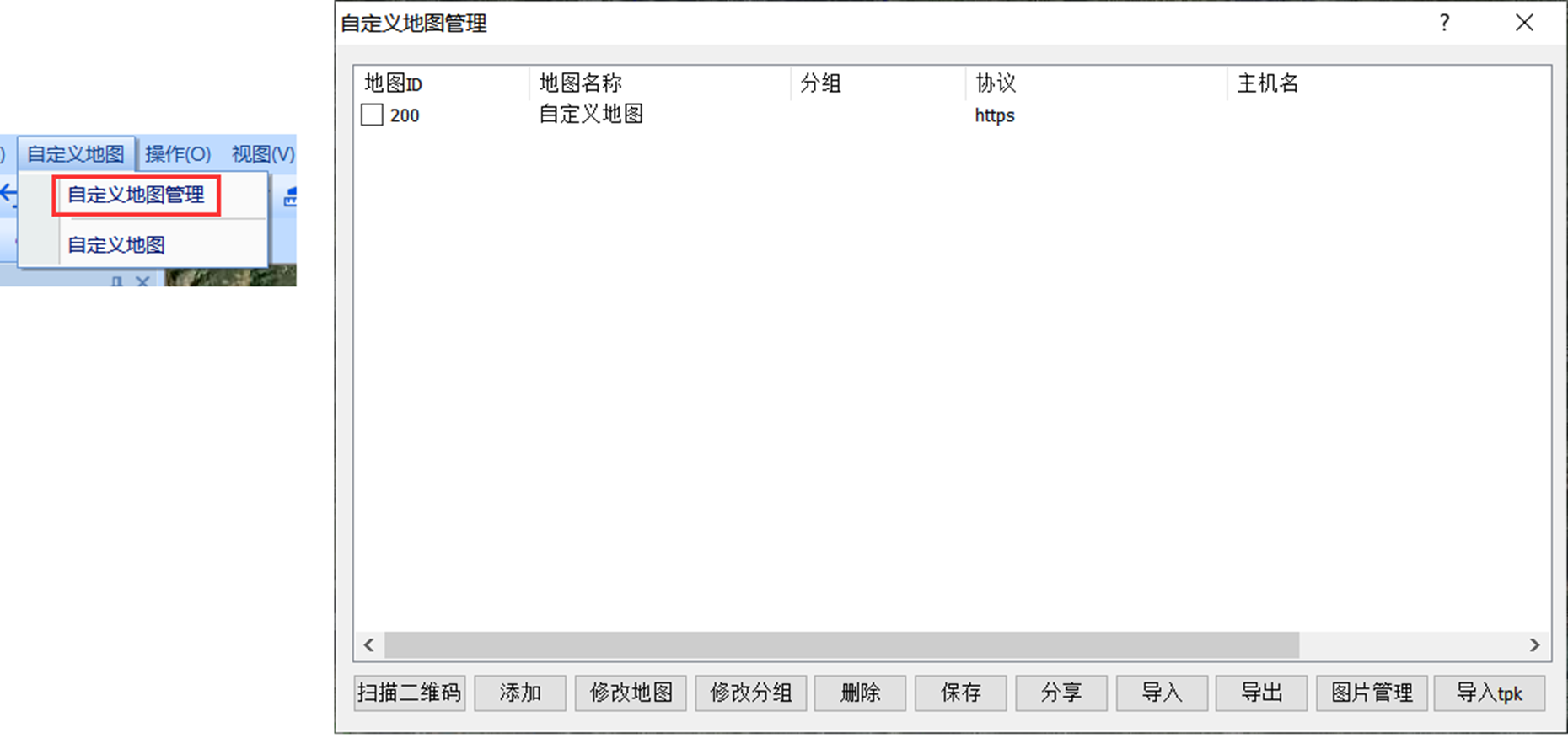

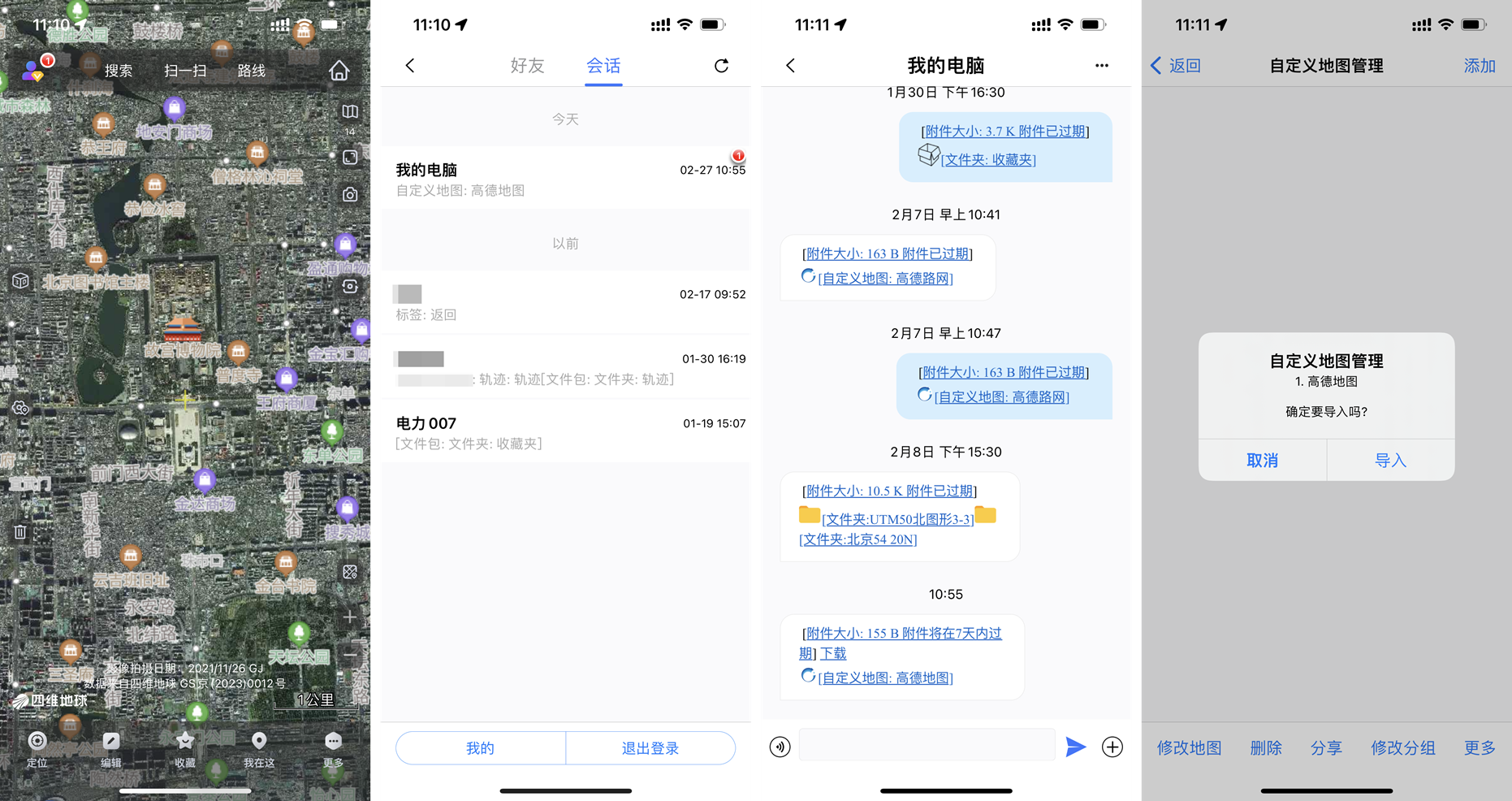

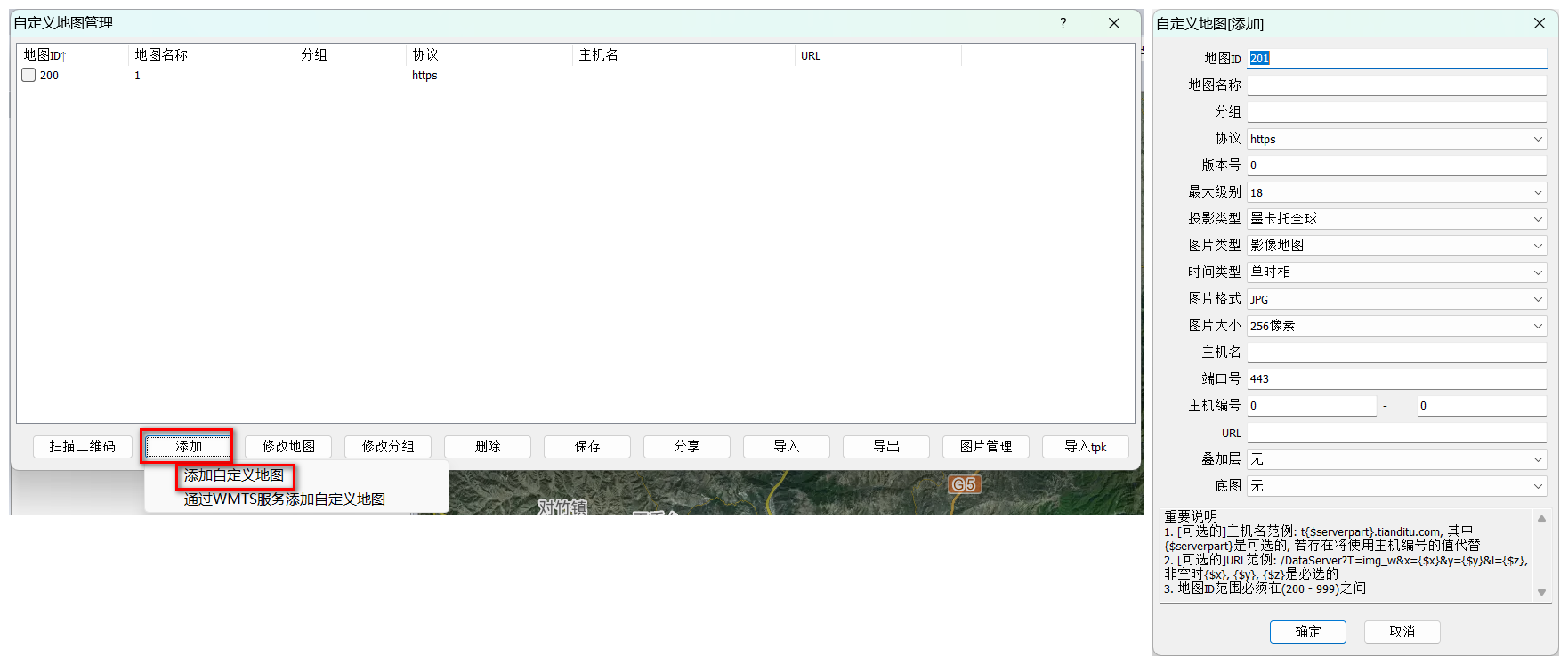

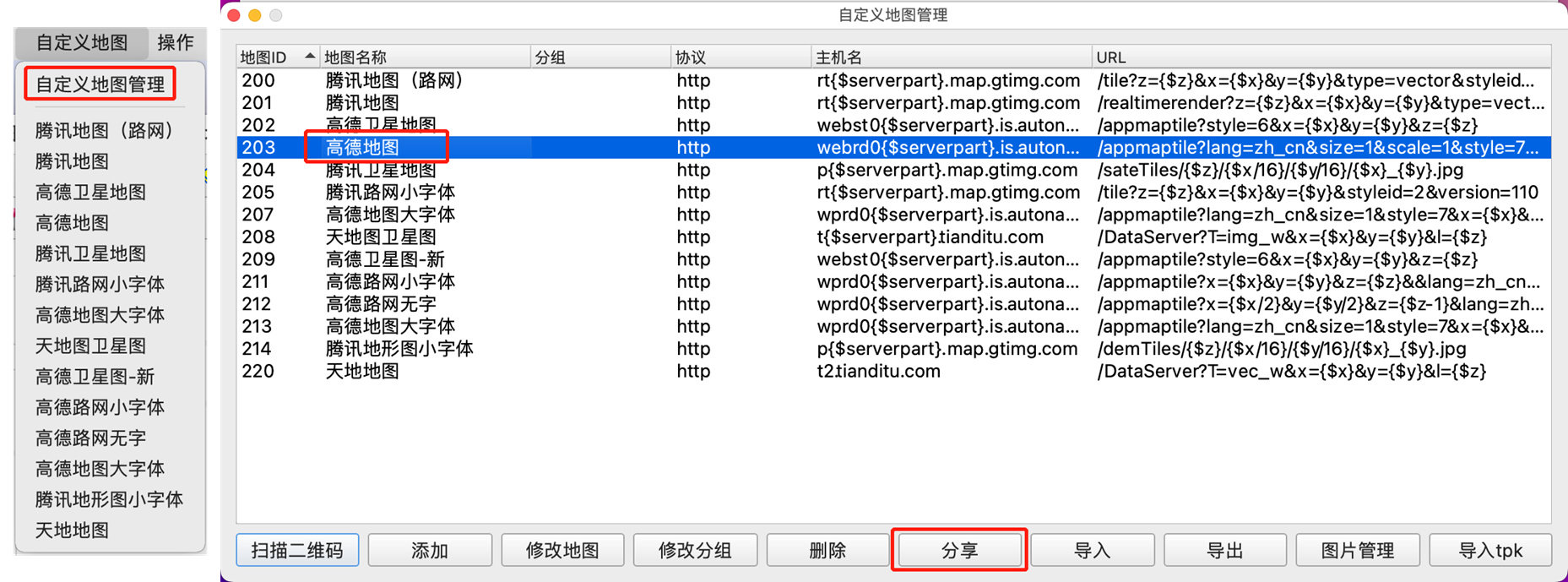

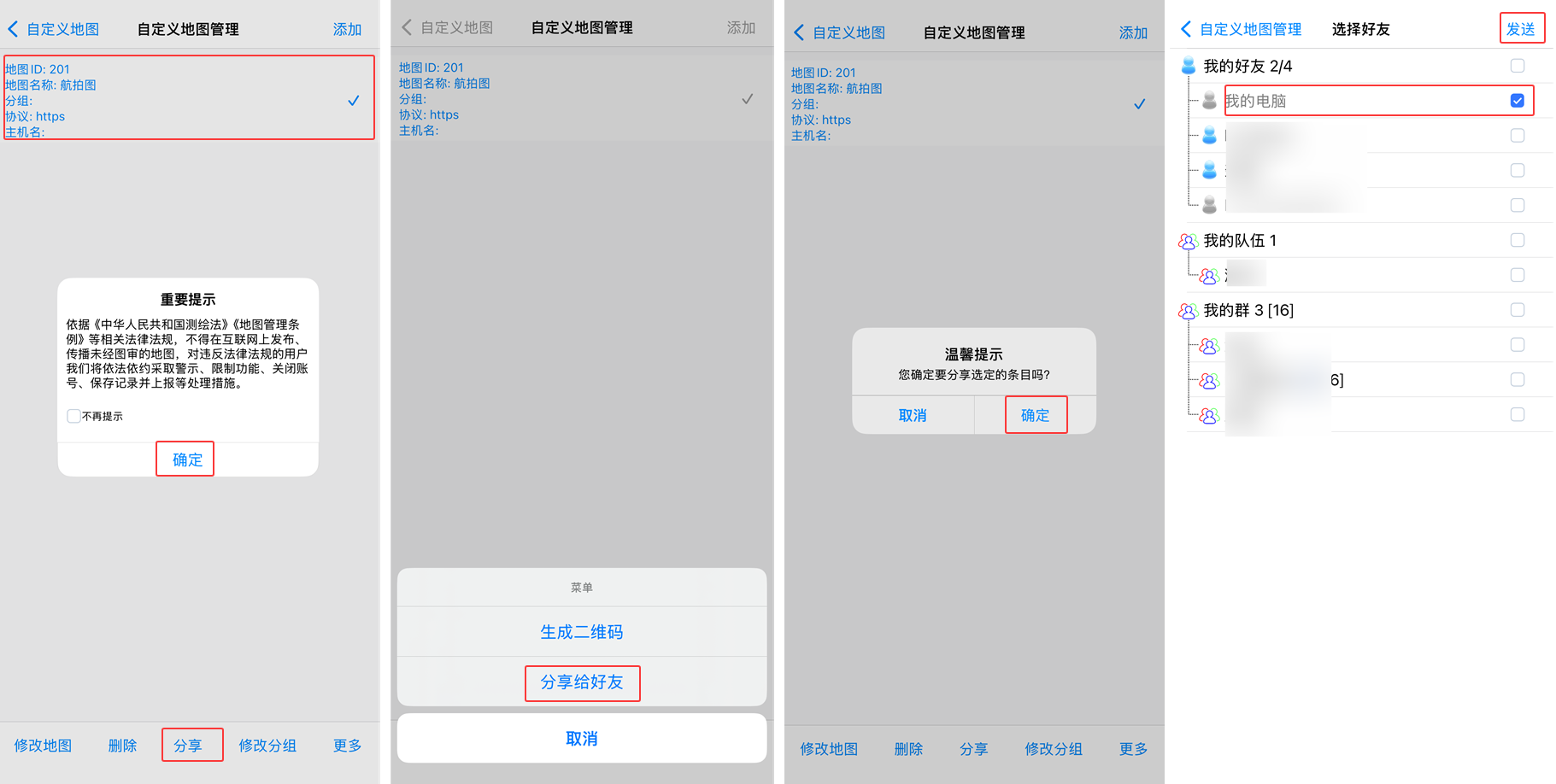

奥维支持添加自定义地图，例如在线地图或者航拍图都可以制作成自定义地图在奥维中浏览，点击【自定义地图】-【自定义地图管理】，在此界面可以进行添加，详细的添加步骤可以参考官网文档《如何导入TIFF格式的航拍图》。制作好的自定义地图可以点击窗口中的【导出】按钮，将文件分享给好友，好友在此界面【导入】文件即可添加浏览地图。

4、ovctp格式（备注模板）

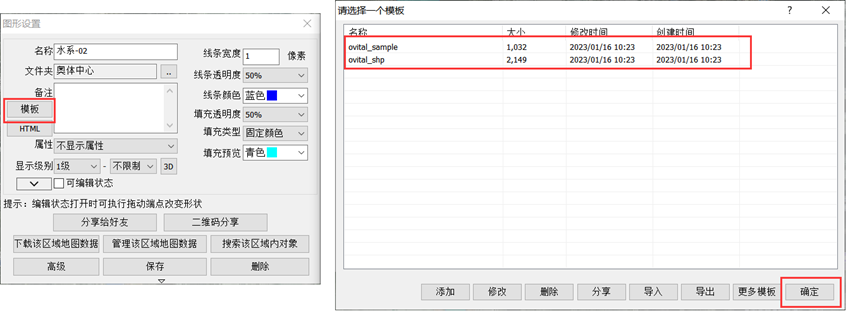

在奥维对象属性设置中有[备注]属性，可以通过在此栏中编辑信息对标签、轨迹或图形进行详细说明。可以事先设计好模板保存到奥维中，再创建对象时就可以直接点击【模板】，选中要用的模板点击【确定】即可。

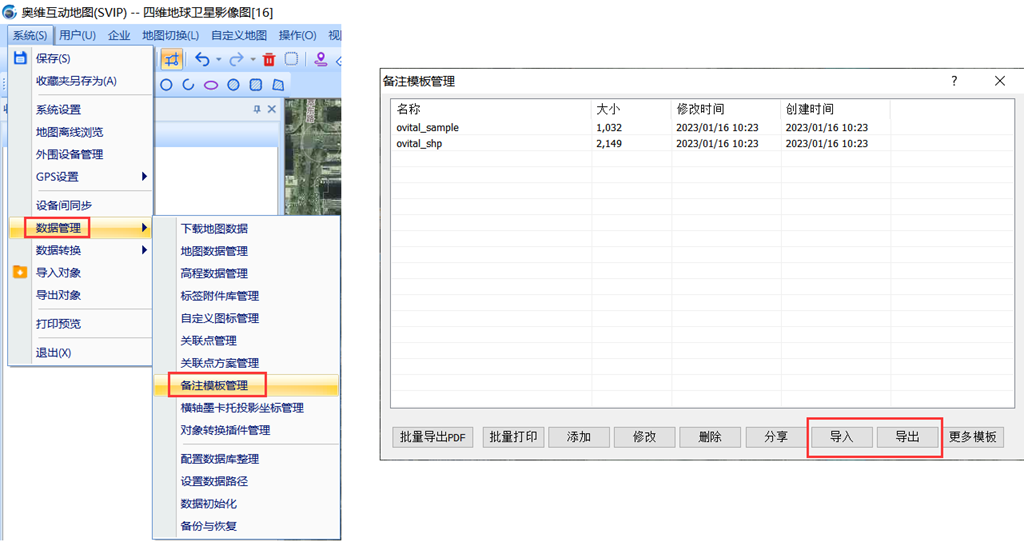

我们也可以通过【系统】-【数据管理】-【备注模板管理】打开窗口进行添加修改等操作， 好友分享的ovctp（备注模板）文件也可以在此界面进行导入。

5、ovmkt格式（横轴墨卡托投影坐标）

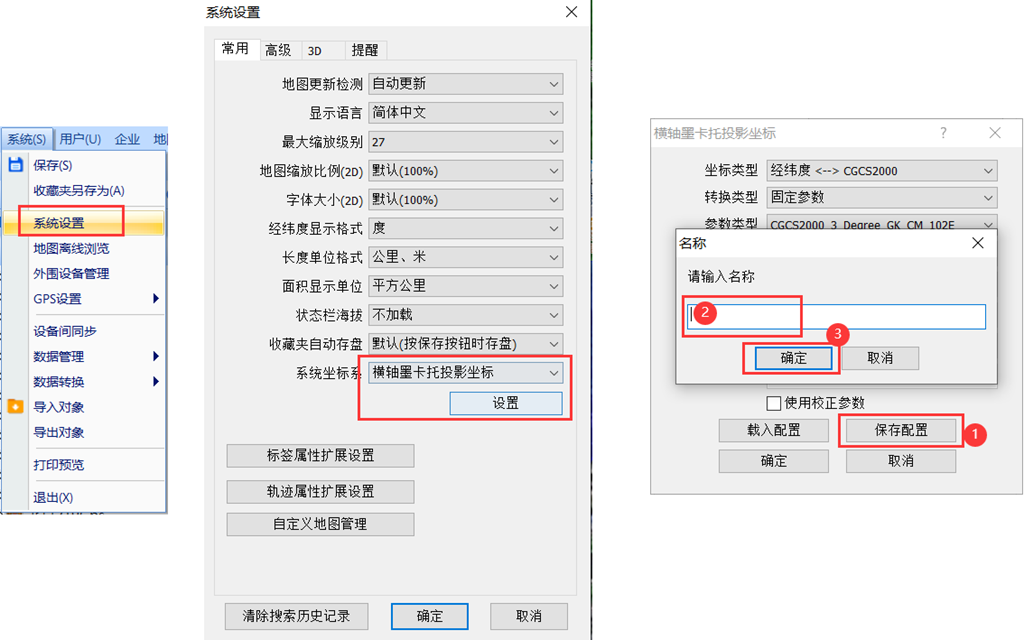

在导入导出dxf格式文件时，首先的步骤便是设置坐标系，这时我们可以先设置好对应的参数并保存，之后进行导入导出操作时直接载入配置即可。首先添加配置项：在系统设置窗口，系统坐标系选择[横轴墨卡托投影坐标]，点击【设置】进入参数设置界面，点击此界面的【保存配置】，输入名称后点击【确定】即可成功保存。之后导入导出dxf文件时就可以直接点击【载入配置】，选择对应项即可。

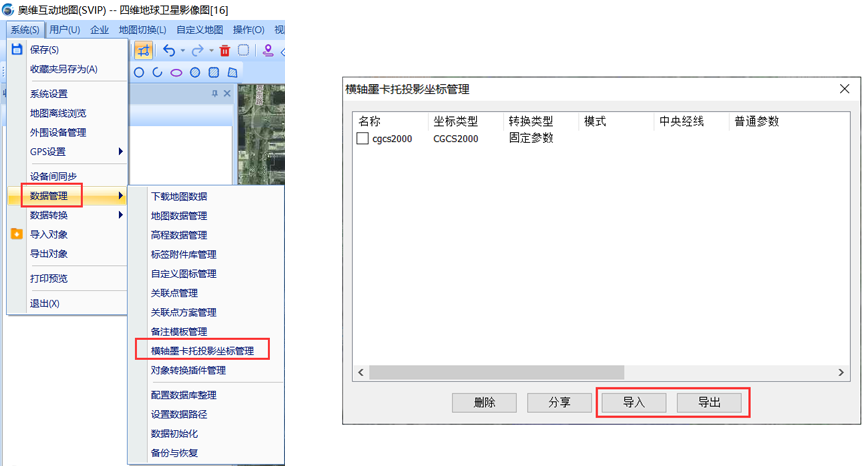

设置好的坐标配置可以分享给好友使用，好友分享的文件也可以导入，点击【系统】-【数据管理】-【横轴墨卡托投影坐标管理】，在此界面进行导入导出操作。

6、ovtyp格式（轨迹扩展属性）

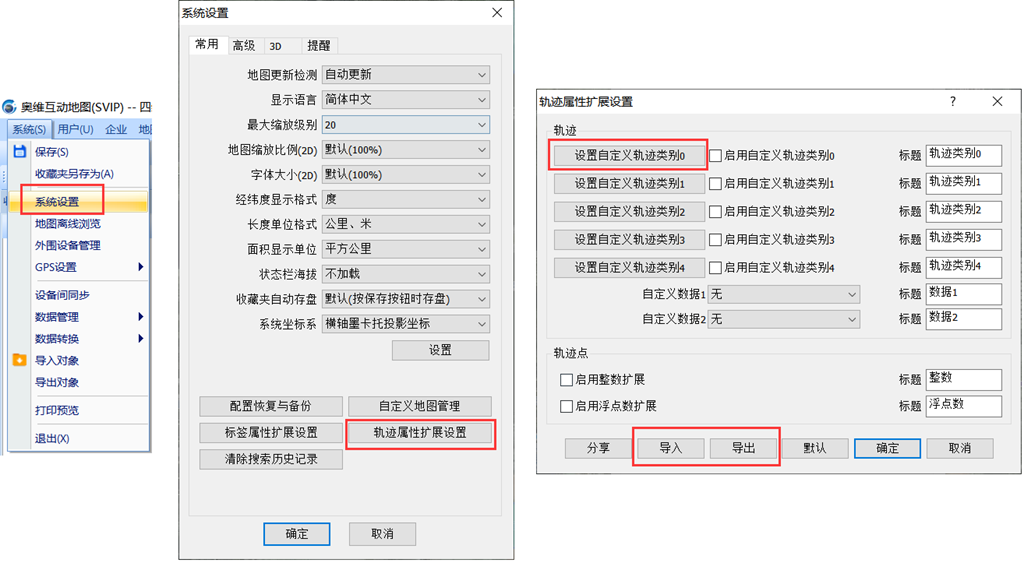

在轨迹设置中我们可以设置轨迹的线条颜色、线条宽度和不透明度等属性，当有很多轨迹要设置的情况时，我们就可以设置轨迹扩展属性，再设置属性直接选取配置即可。点击【系统设置】-【轨迹属性扩展设置】，在此界面可以设置轨迹类别，进行导入导出等操作。

7、ovgld格式（关联点转换坐标）

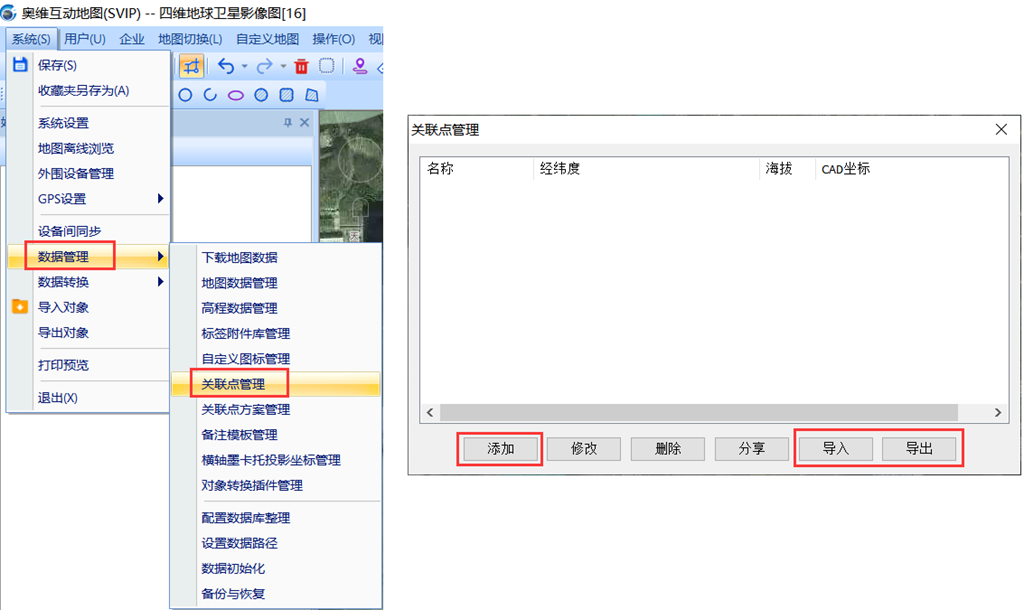

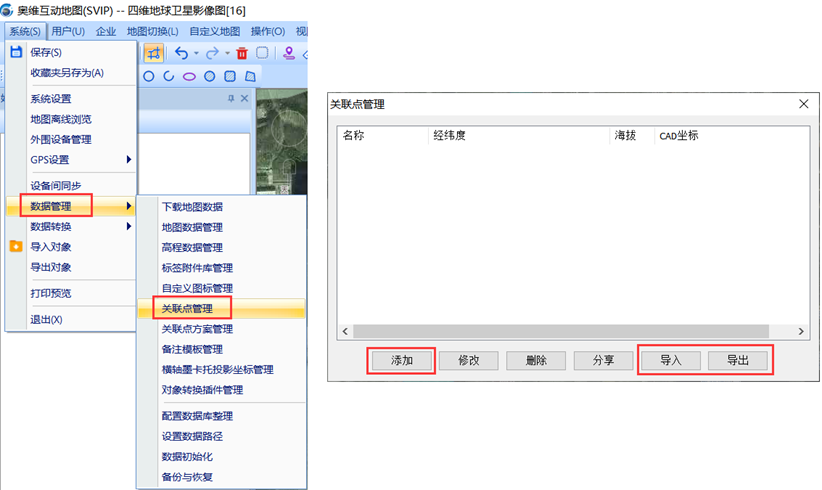

在导入导出dxf格式文件时，重要的步骤便是设置坐标系，当我们不知道坐标参数的时候就可以采用选取关联点方案的方法导入数据，关联点方案需要先设置关联点，我们点击【数据管理】-【关联点管理】，在此界面可以进行添加关联点、导入导出等操作。

8、ovgfa格式（关联点方案）

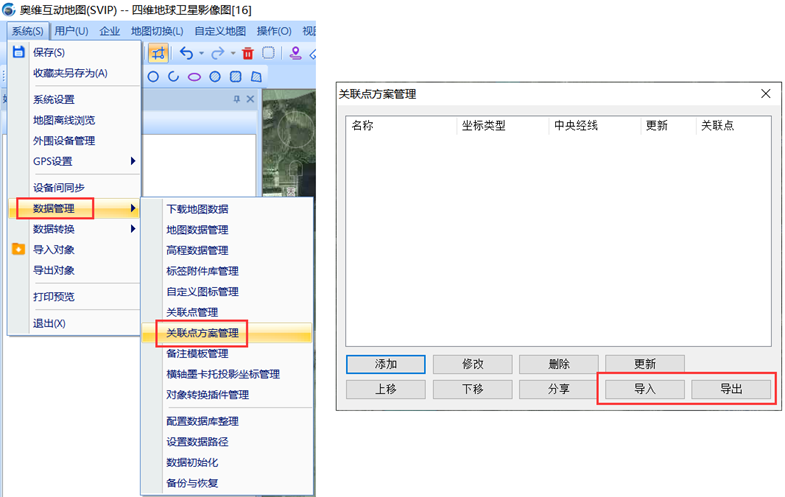

关联点方案是在导入导出CAD文件但不知道其坐标系的情况下使用，通过至少三个关联点来建立一个关联点方案，之后便可直接使用。点击【系统】-【数据管理】-【关联点方案管理】，在此界面进行添加、导入导出等操作。

9、ovimg格式（自定义图标）

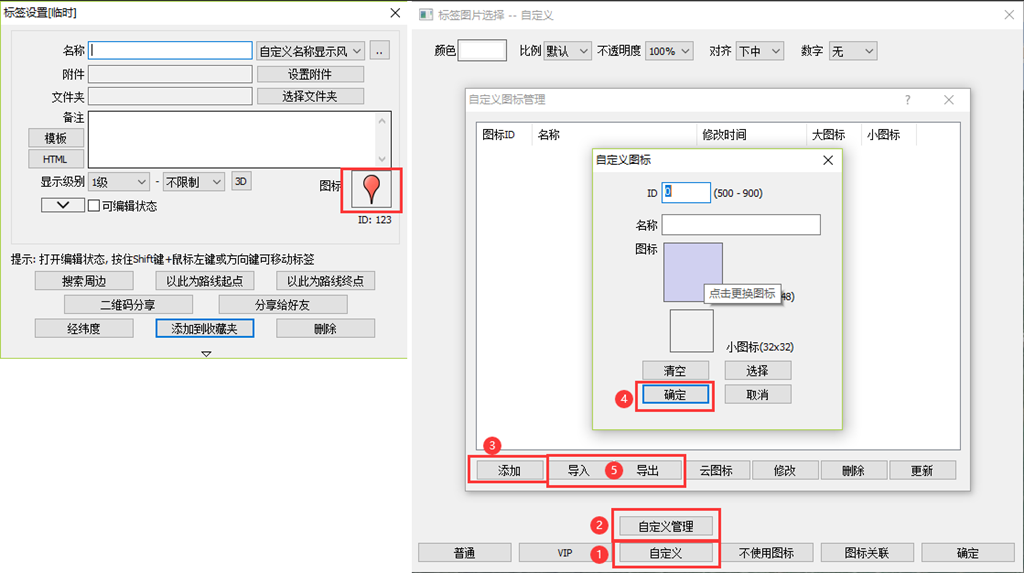

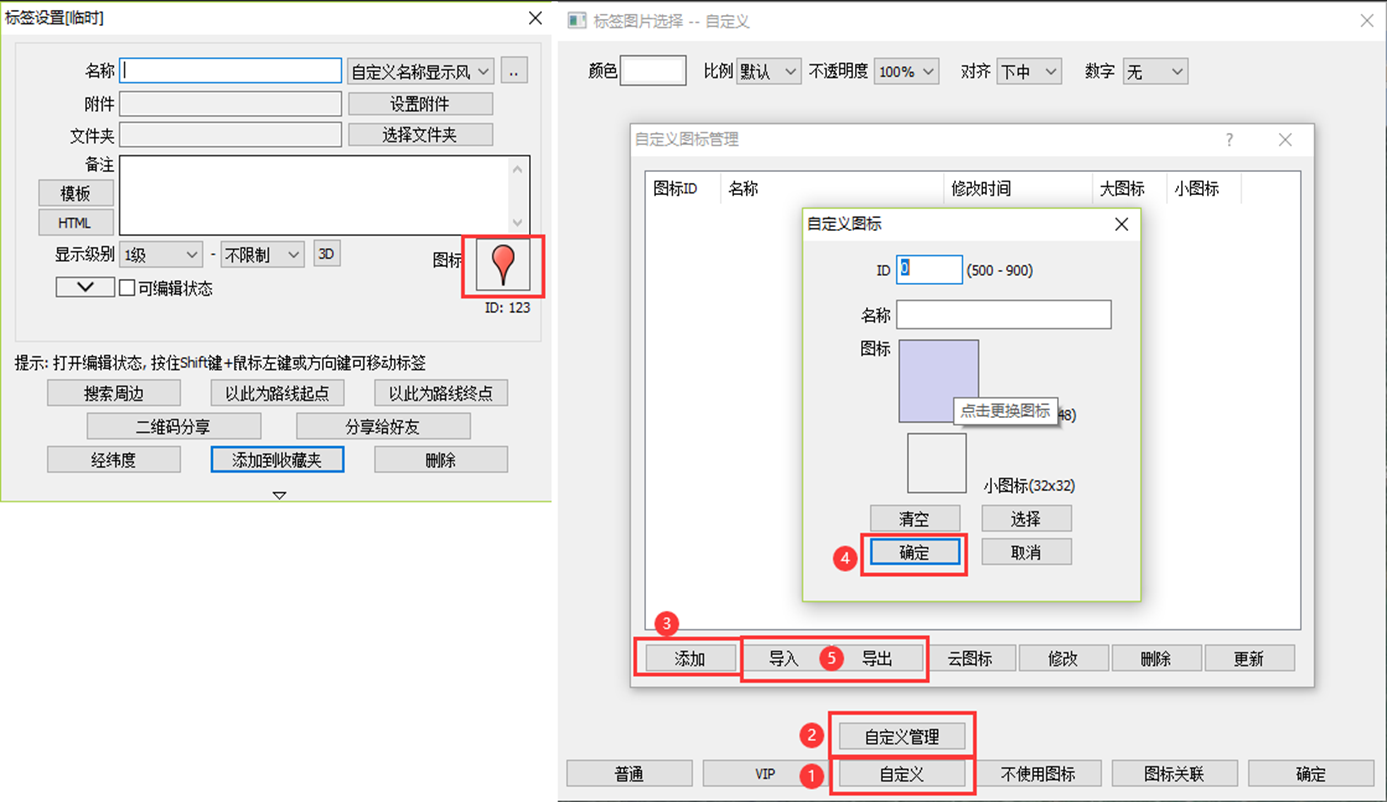

当您觉得奥维里面的图标不能满足工作需要时，可以自行设置图标进行使用，之后也可以将制作好的自定义图标导出分享给同事使用，在标签设置页面点击图标，点击【自定义】-【自定义管理】，点击【添加】，选择符合尺寸要求的图片进行制作，制作完成后可以导出给他人导入使用。

10、ovsfc格式（自定义CAD图案）

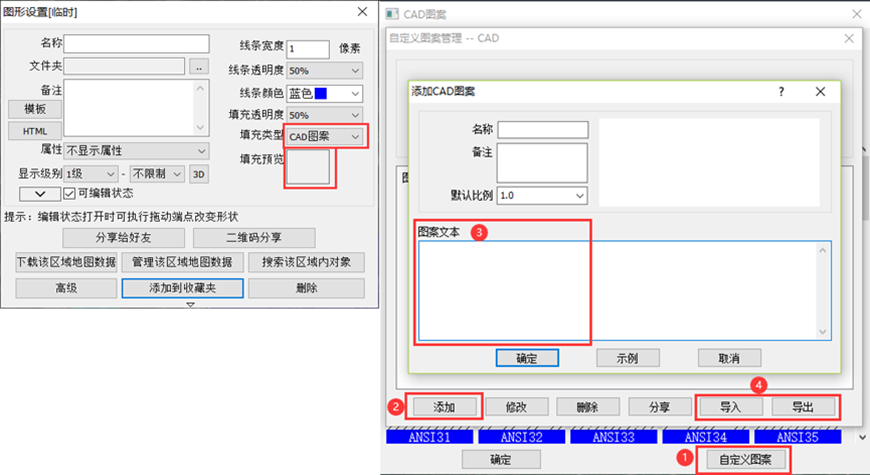

当您绘制图形，觉得图形填充图案不能满足您的需要时，可以自定义CAD图案使用，在图形设置界面，填充类型一项选择【CAD图案】后点击下方【填充预览】，点击【自定义图案】-【添加】，CAD图案是需要输入对应的图案文本，点击【示例】可查看样例，添加完成后可进行导入导出等相关操作。

11、ovsfp格式（自定义图片图案）

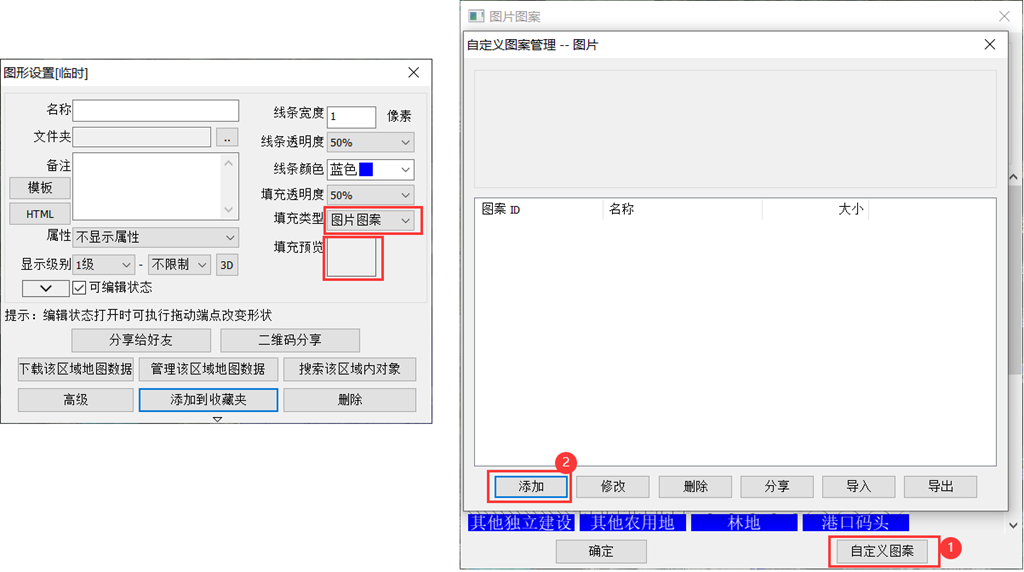

当您绘制图形，觉得图形填充图案不能满足您的需要时，可以自定义图案使用，在图形设置界面，填充类型一项选择【图片图案】后点击下方【填充预览】，点击【自定义图案】-【添加】，选择图片即可，需要注意的是，图片的长和宽不能超过64像素，否则无法添加，添加完成后可进行导入导出等相关操作。

12、ovdtb格式(设计工具条)

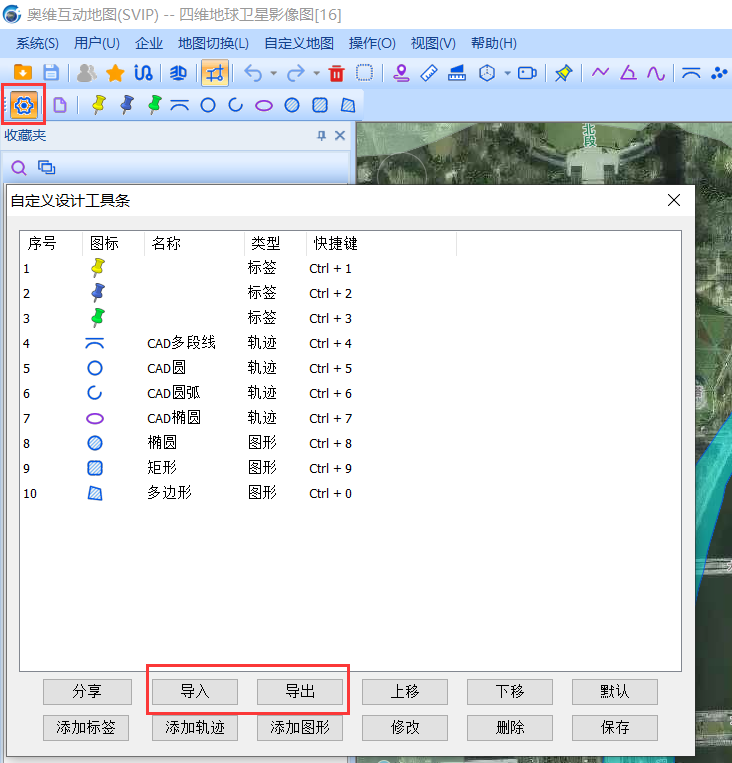

用户在设计工具条中可以事先设置好标签、轨迹、图形对应的属性，并且设置快捷键，之后就可以直接使用快捷键添加特定属性的数据。点击工具栏上的设置按钮，在此界面可进行添加、修改、导入导出等相关操作。

13、ovocj格式，ovocp格式

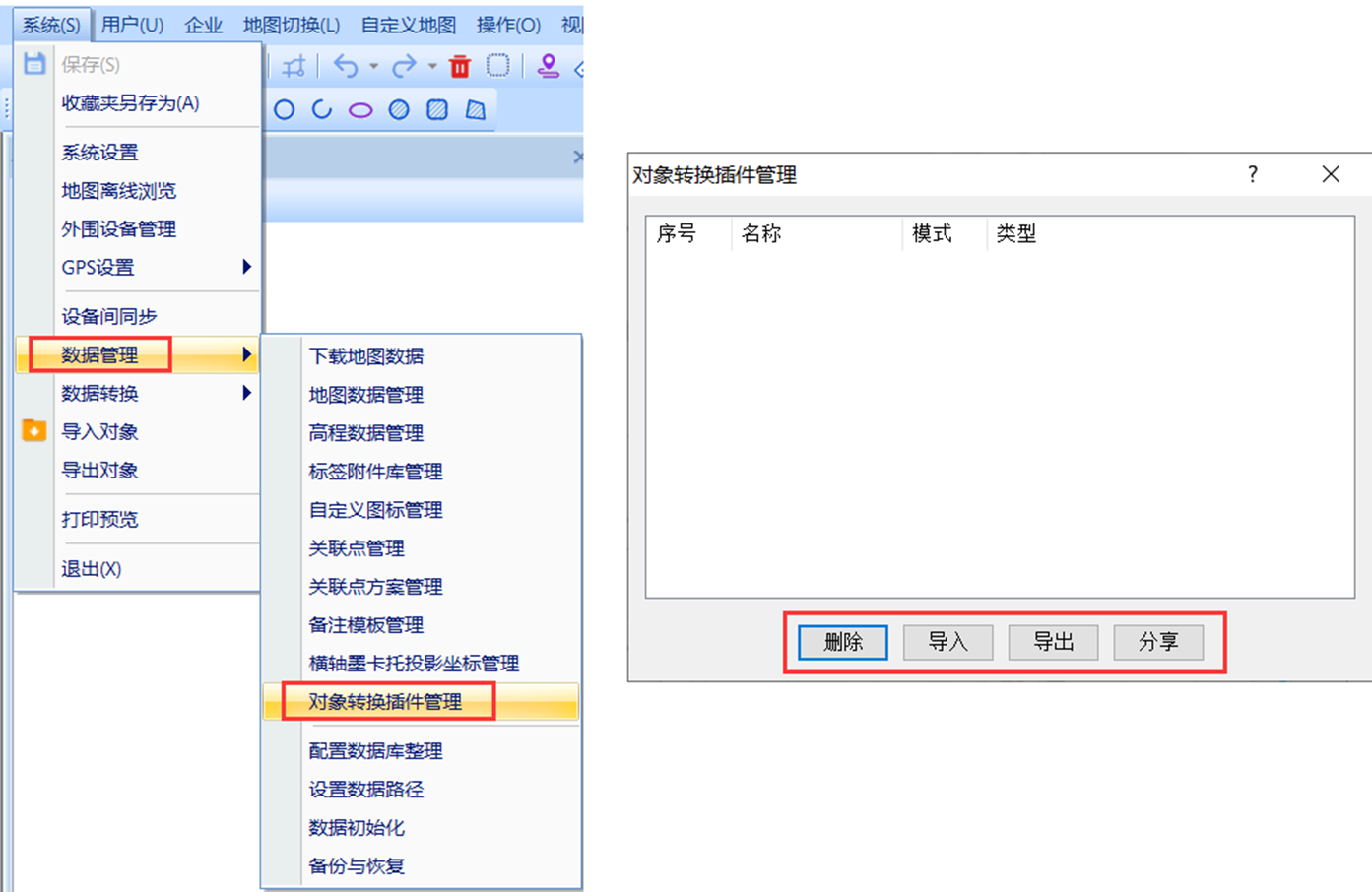

奥维支持添加ovocj或ovocp格式的对象转换插件，旨在帮助用户实现奥维数据的自定义转换。详细的插件开发内容请参考帮助文档《奥维对象转换插件开发文档》。制作好的对象转换插件可以点击【系统】→【数据管理】→【对象转换插件管理】，在弹出的[对象转换插件管理]窗口导入，导入完成后，选择插件可以进行删除、导出、分享给好友等操作。

14、ovcad格式

奥维互动地图新版本优化了CAD文件的导入流程，推出了简易CAD窗口功能，不仅可以实现对CAD数据的编辑和预览，还极大简化了DXF文件导入步骤，而且提高了文件导入定位的准确性。在CAD简易窗口导入DXF文件之后，为方便读取和减少数据存储空间，您可以将文件另存为ovcad格式数据。

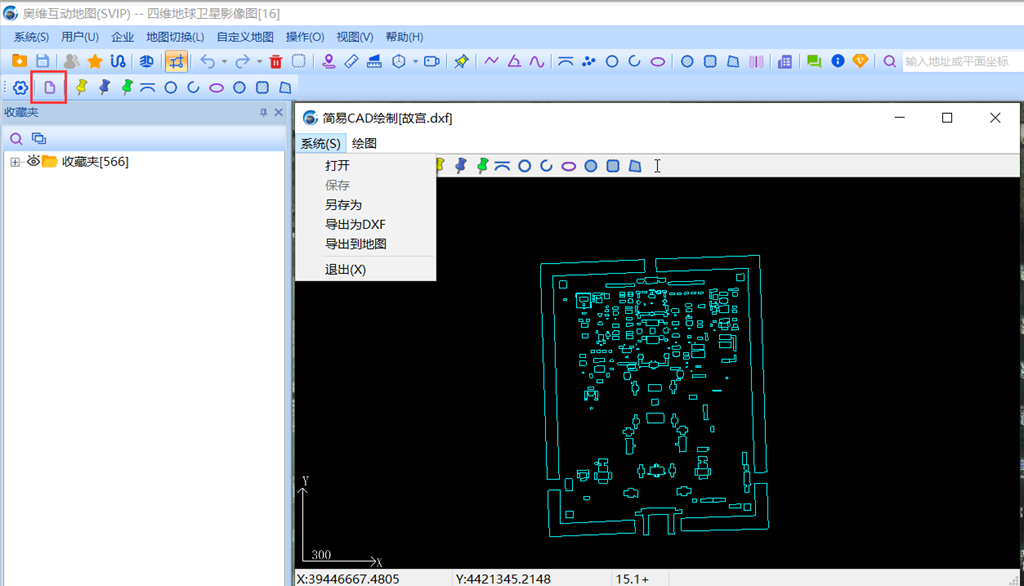

点击工具栏上的按钮，进入到简易CAD绘制窗口，打开一个dxf文件，点击另存为即可生成ovcad格式数据。

关于简易CAD窗口绘制详细内容请参考帮助文档《简易CAD绘制功能使用说明》。

在奥维互动地图中，除了比较常用的标签、轨迹、图形对象外，地图动画对象的应用也很广泛，地图动画即录制浏览产生的对象，可以记录浏览地图的动作，如：查看地形、游览轨迹等，动态的呈现游览记录。

本文就为您讲解手机端如何录制游览地图动画。

1、录制浏览

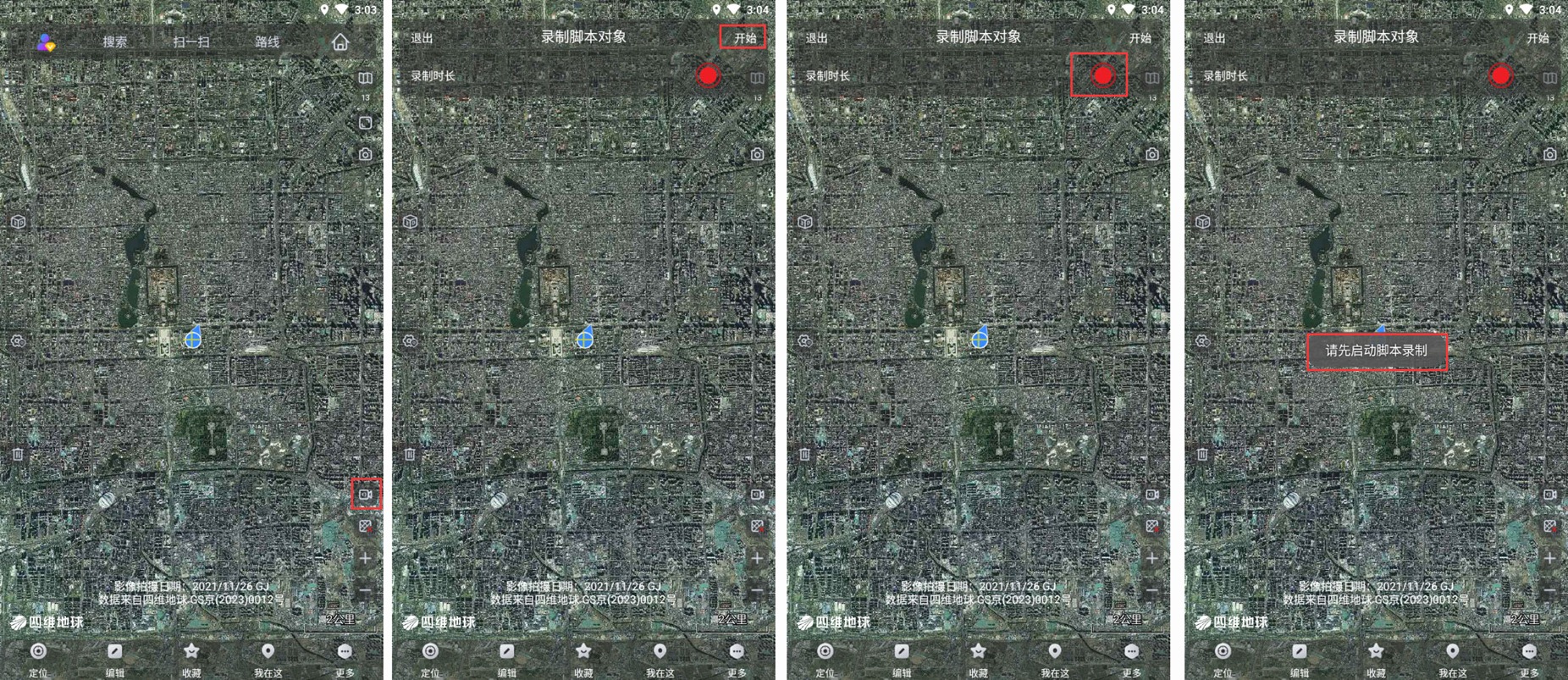

手机端奥维主界面默认是没有地图动画录制按钮的，我们先去设置中打开，点击【更多】→【自定义主界面】→【主界面按钮开关】，打开[显示地图动画录制按钮]开关，返回到主界面即可看到地图动画录制按钮。

点击录制按钮，点击【开始】按钮开始录制动画，在奥维手机版917版本以后增加了音频功能，可以在录制动画同时录制音频，需要注意的是，必须在开始录制动画之后才能点击录音按钮，否则会弹出错误提示。

录制结束时点击【完成】，不录制音频时也可以先点击结束录制音频，输入脚本对象名称后点击【确定】，之后脚本对象会添加到收藏夹中并自动播放，播放结束后可点击【退出】结束播放进程或点击【暂停】暂停播放，之后也可以在收藏夹点击此动画对象进行播放。

2、轨迹地图动画

在地图上，点击轨迹，点击【总里程】位置，进入[轨迹设置]页面，点击【高级】→【生成地图动画】，打开[轨迹生成地图动画设置]页面，在上面可以对轨迹的地图动画进行设置，如视点距离、标签行进速度、方位角度、标签样式等；在下面可以对游览中经过的标签文本进行自定义设置如标签文本识别距离、提前显示时间、持续时间、字体颜色等。

设置完成后，点击【确定】，填写脚本名称，点击【确定】，弹出操作成功提示，生成的地图动画会保存在收藏夹中。

可以在收藏夹点击此地图动画对象进行播放。在轨迹动画游览过程中，是以标签在轨迹上前进的形式进行演示的，经过设置的标签文本识别距离范围以内的标签时会在屏幕上弹出此标签名称文本。在轨迹动画游览过程中，可以对该动画对象暂停、开始、退出等操作。

在奥维互动地图中，除了比较常用的标签、轨迹、图形对象外，地图动画的应用也很广泛，地图动画即录制浏览产生的对象，可以记录浏览地图的动作，如：查看地形、游览轨迹等，动态的呈现游览记录，亦可将浏览动态输出成MP4视频。

本文就为您讲解电脑端如何将录制的浏览动画输出成mp4格式视频。

1、录制浏览

点击奥维互动地图PC端工具栏上的【录制浏览】按钮（或者点击【操作】→【录制浏览】），在奥维窗口的右上角会弹出[录制]对话框，点击[开始]图标可以开始录制，如果需要录制音频可以继续点击[录音]按钮。需要注意的是，必须在开始录制之后才能点击录音按钮，否则会弹出错误提示。

录制时您可以根据需要拖动地图或者点击收藏夹中数据进行地图上的跳转，录制结束时点击[结束]图标结束录制，之后会弹出编辑窗口，编辑名称后点击【确定】，之后脚本对象会添加到收藏夹中并自动播放，播放结束后可再次点击右上角按钮进行播放。

2、轨迹地图动画

除了录制浏览外，我们还可以将轨迹的动态浏览过程录制成地图动画对象。轨迹的地图动画制作流程如下：

在地图上点击轨迹进入"轨迹设置"页面，再点击【高级】按钮进入'轨迹高级功能'操作页面， 在【轨迹高级功能】页面中，点击【生成地图动画】。

进入[轨迹生成地图动画设置]页面可以进行一些自定义的动画演示设置，在左侧对轨迹的动态游览进行设置，如视点距离、标签行进速度、方位角度、标签样式等；在右侧可以对游览中经过的标签文本及标签图片进行自定义设置如标签文本识别距离、标签图片识别距离、提前显示时间、停留时间等。

设置完成后，点击【确定】，填写动画名称，点击【确定】，即可生成轨迹地图动画。

生成的地图动画会保存在收藏夹中，鼠标双击动画，即可进行播放。

在轨迹地图动画的游览过程中，是以标签在轨迹上前进的形式进行演示的，经过设置的标签文本识别距离范围以内的标签时会在屏幕上弹出此标签名称文本。同时在奥维窗口右上角显示进度条，显示播放进程，可以通过进度条的开关按钮，控制动画的播放与暂停。

3、将动画输出成MP4格式的视频

在收藏夹中，选中动画，右键点击属性，弹出地图动画设置对话框，在地图动画窗口，点击【输出成mp4】，可以将动画输出成MP4格式的视频在其他应用内播放。

在弹出的视频配置窗口，根据需求设置文件路径与名称、预设参数、画面尺寸、每秒帧数、画面质量等，点击【确定】。

系统弹窗提示，正在录制，视频录制完成后，窗口会自动关闭。如需取消可以点击【停止录制】取消此次视频生成。

找到刚才选择的路径，即可看到生成的MP4视频。

为了实现轨迹对象的动态化情景再现，帮助用户实现轨迹的预案推演、差异性对比分析，从而选择出最优方案，奥维互动地图增加了轨迹游览地图动画功能。
下面我们主要介绍一下轨迹游览地图动画功能：

（1）电脑端轨迹游览地图动画功能使用

在收藏夹中，选中想要浏览的轨迹，鼠标右键选择【轨迹游览地图动画】。

运行轨迹游览地图动画功能后，会在奥维互动地图应用窗口右上角生成控制进度条以及游览设置。可以通过开关按钮控制浏览的播放与暂停。

在控制进度条中可以调节进度，精确定位到轨迹浏览的部分。

控制进度条右侧的三个按钮分别为速率、循环播放按钮和游览设置按钮，点击可以设置动画播放速率，点击就可以循环游览轨迹。

点击可以对轨迹游览进行一些自定义设置，如视点距离、标签行进速度、方位、倾斜角度、标签图标等，可以根据需求进行设置。

（2）手机端轨迹游览地图动画功能使用

在地图上，点击轨迹，点击【总里程】位置，进入[轨迹设置]页面，点击【轨迹游览地图动画】，进入到轨迹游览模式，这里我们可以通过右上角的【设置】按钮对轨迹游览进行自定义设置，如视点距离、标签行进速度、方位、倾斜角度、标签图标等。
