如何计算7参数



计算平面坐标转换的7参数指根据已知的至少三个84坐标和平面坐标之间的对应点,再加上坐标类型以及中央经线来计算出平面坐标转换时需要的7个参数;

在开始计算7参数之前,请确认你已获知平面坐标中的坐标类型(北京54/西安80/国家2000),以及平面坐标中所采用的中央经线。

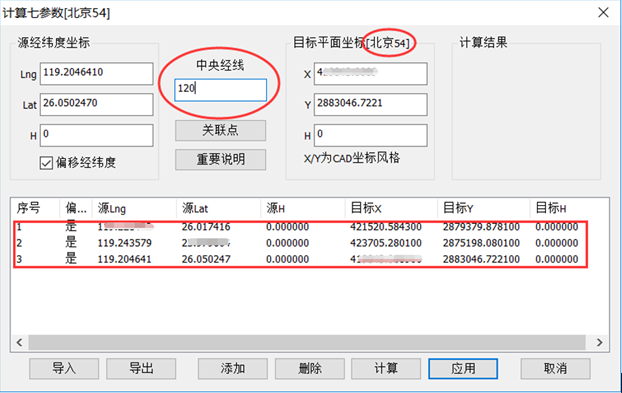

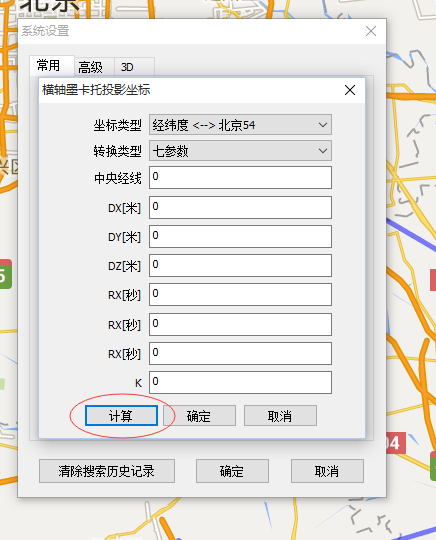

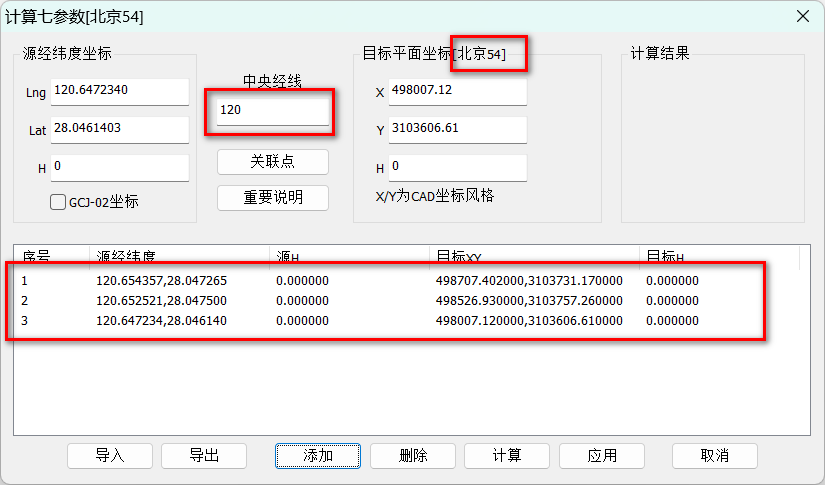

注意选择正确的坐标类型,添加至少3个关联点,就可以开始计算7参数。

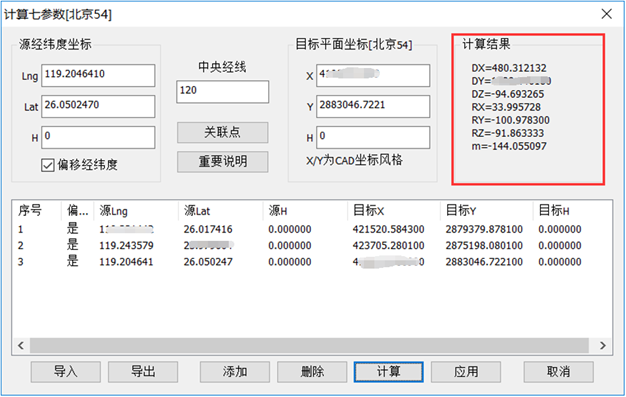

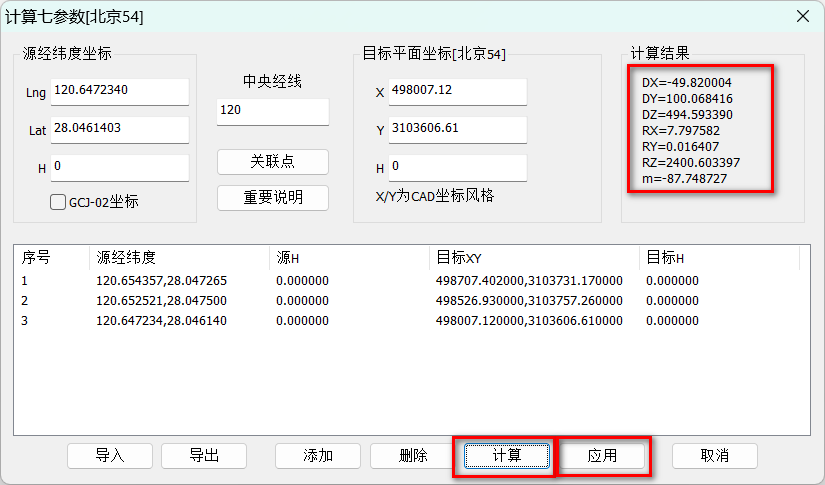

点击"计算"得到计算的结果如下类似:


点击应用可以自动在7参数的设置页面中使用计算出来的结果


  • 奥维平面坐标

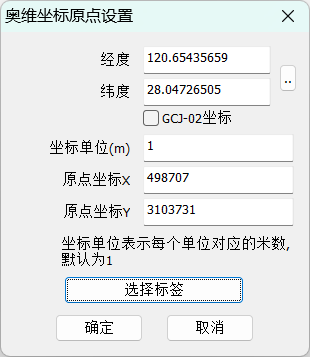

    通过在奥维地图和平面坐标系中设定相同的原点,来近似完成平面坐标到84坐标之间的相互转换,在这种方式下,离原点近的地方转换精度高,离原点远的地方误差会比较大。您可以从收藏夹中选择一个标记作为相同的原点,也可以是采用一个经纬度(偏移)作为原点。

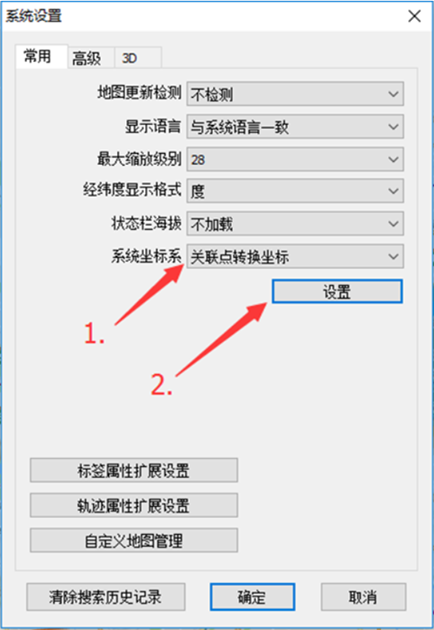

  • 关联点转换坐标(较小误差)

    什么叫关联点:它是由一个经纬度和一个平面坐标点组成,他们在两个坐标系(84坐标系和平面坐标系)中表示相同的位置。如何获取关联点

    关联点方案:由一定数量的关联点组成并设置有相关辅助参数的组合叫做关联点方案。辅助参数包括坐标类型和中央经线,通过这些对应点和参数组成的方案使得坐标转换的误差达到最小。

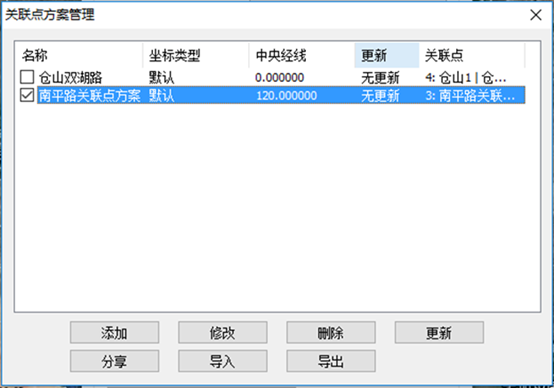

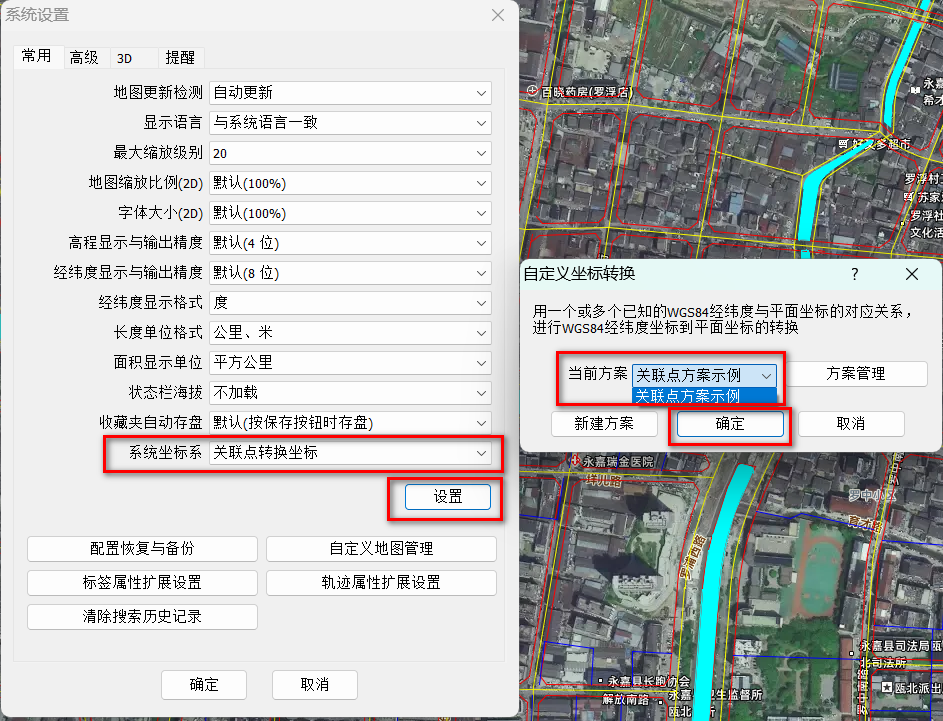

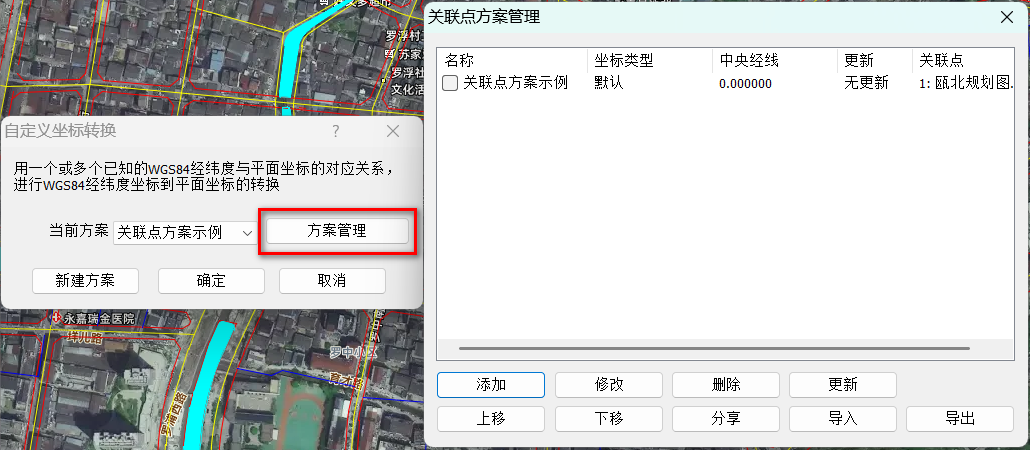

    关联点方案的添加:使用已知的控制点(具有平面坐标和经纬度值)作为关联点 或 查找3个(或3个以上)在奥维地图浏览器中、CAD图中都能明显标识查找且均衡分布的点(分布的点最好呈三角形而不是直线)作为关联点,并添加为关联点方案。如下所示:



      关联点方案可以添加,修改,删除,更新,分享给好友,还可以导入导出。

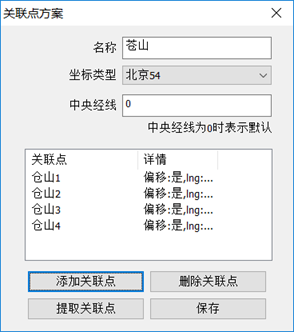

双击方案可进入关联点方案对话框如下:


在关联点方案对话框中可以对当前方案添加关联点,删除关联点,提取关联点或保存该关联点方案。

  • UTM坐标(精确)

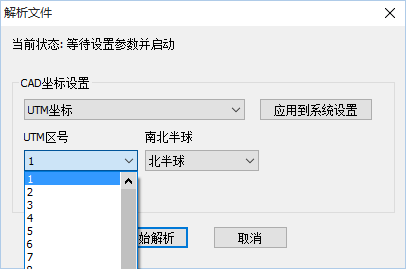

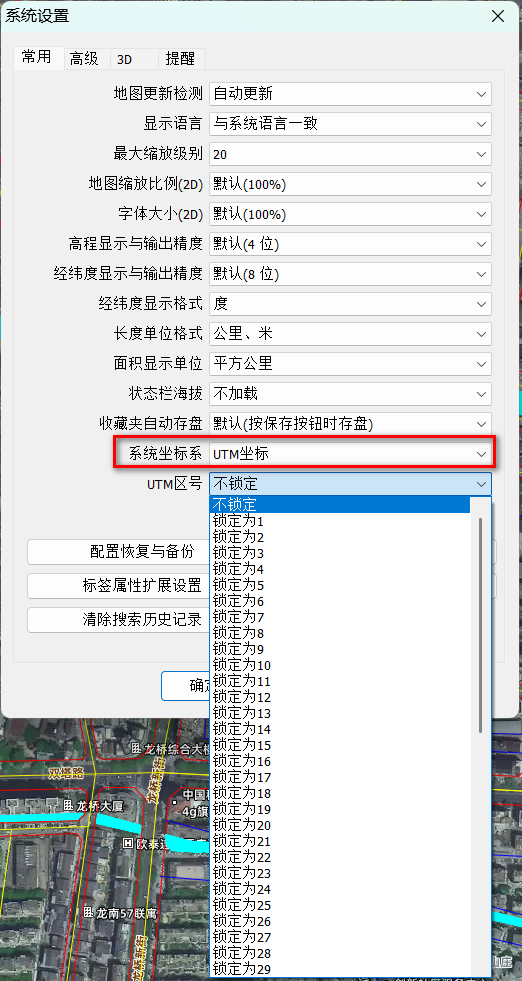

    UTM坐标是一种国际上通用的平面坐标系,在设置该坐标系的时候,用户需要知道UTM的分区号,平面坐标中位置是处于北半球还是南半球。(我国处于北半球,因此默认是北半球方式

  • 横轴墨卡托投影坐标(精确)

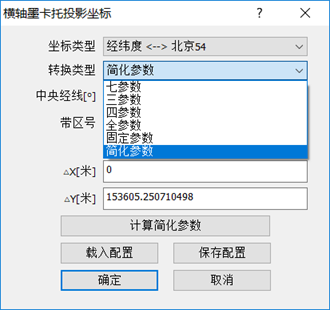

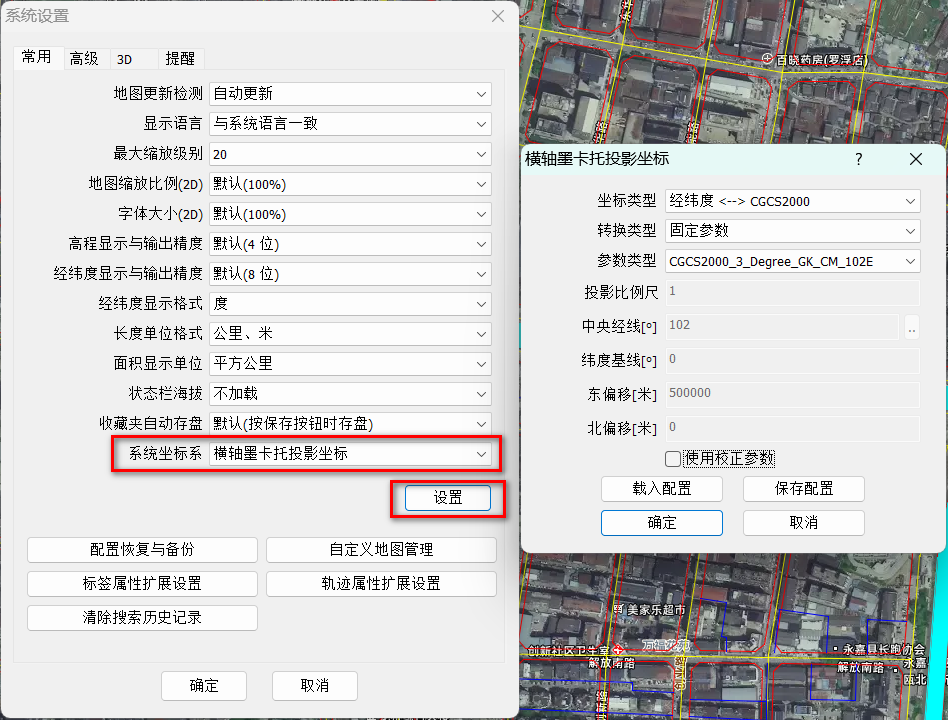

我国常用的表示平面坐标系有北京54坐标和西安80坐标或者2000坐标,这些坐标系都是采用横轴墨卡托投影方式。在设置该坐标系的时候,需要选择具体的坐标类型(北京54坐标或者西安80坐标或者2000坐标),转换类型和中央经度线(中央经线),转换类型如下所示:

坐标类型

不同的坐标类型采用不同的椭球体作为参考,因此其所投影出来的平面坐标系也会有所不同,下面是不同坐标系的椭球参数供参考

坐标类型 椭球长轴 扁率
北京54 6378245m 1/298.3
西安80 6378140m 1/298.25722101
国家2000 6378137m 1/298.257222101

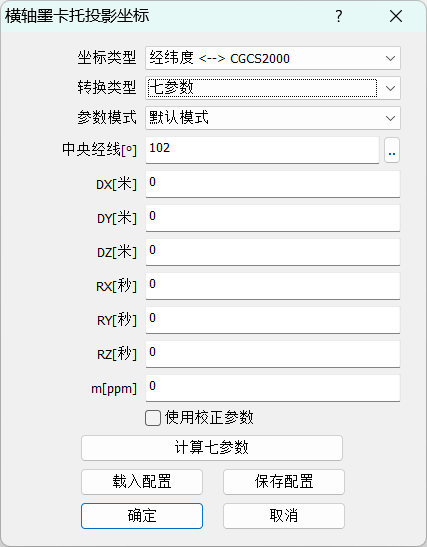

             7参数:

即三个平移参数(DX,DY,DZ )、三个旋转参数(Rx、Ry、Rz)和一个尺度缩放因子(M),

DX/DY/DZ的单位是米
Rx/Ry/Rz的单位是秒(1度=3600秒)
m的单位是PPM(百万份之一),某些情况下你获知是k值;k = (1 + m/1000000),判断你获得的是k值还是m值的简单方法,k值一般是一个和1很接近

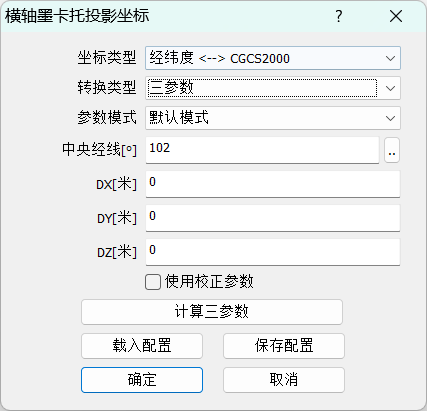

             3参数:

即只有三个平移参数(DX,DY,DZ )

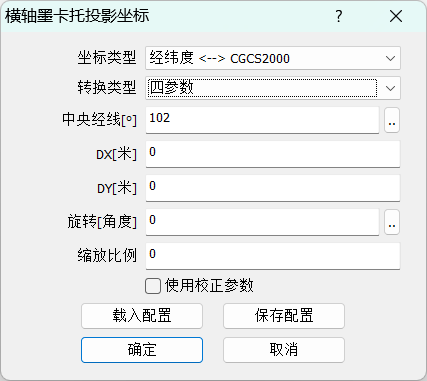

           4参数

只有两个已知点的情况,在一个椭球的不同坐标系中转换可能用到平面转换,四参数属于其中一种。四参数分别为DX,DY,旋转角度T,缩放比例

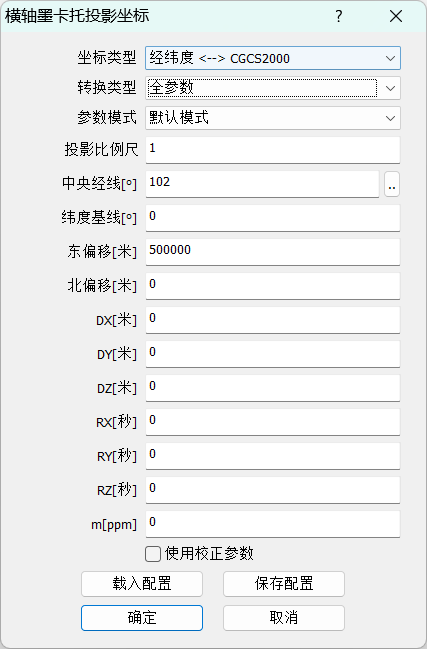

           全参数

如果您手边有坐标系转换的详细参数(这些参数通常从当地测绘部门获取),可以通过设置中央经度线和转换7参数,数据转换误差将达到1米内(如果参数正确的话)。

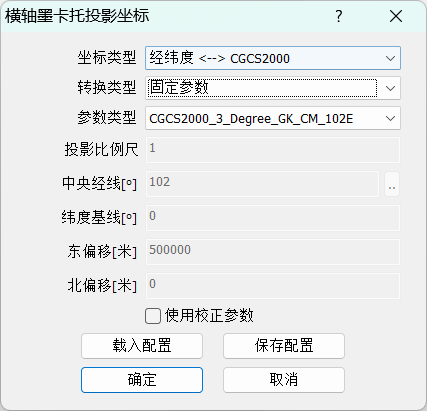

           固定参数

           适合3度/6度分带法的北京54、西安80、CGCS2000

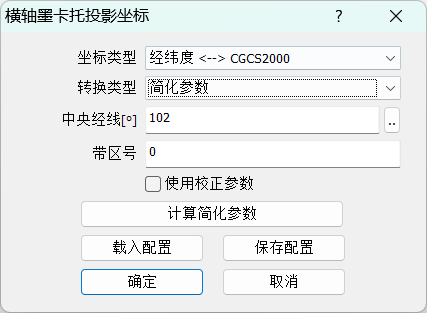

           简化参数

           配合一个关联点使用,适合北京54、西安80、CGCS2000投影坐标系

中央经线:

 中央经线是投影区域内选择的一条投影后为直线,且作为平面直角坐标系纵轴的经线,我国的经度跨度为73度到135度。因此取值方位在73-135之间

  • 如何获取7参数或3参数等
    • 通过官方获得
    • 第三方的测绘仪器计算得到
    • 通过奥维地图计算得到

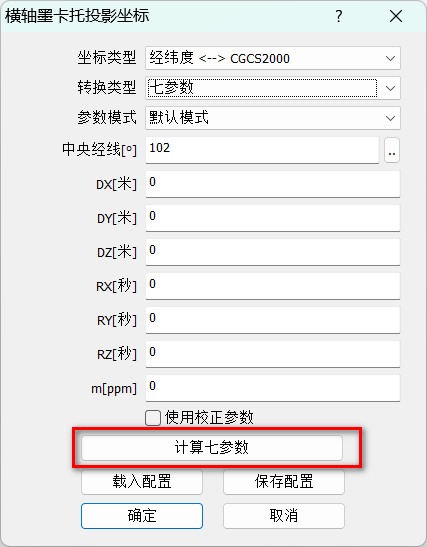

    在7参数设置页面点击计算可以计算7参数,具体请参考如何计算7参数

轨迹高级功能操作详解



针对常用的轨迹对象,会有很多相关的应用,奥维把大部分功能应用整理到轨迹的高级属性当中,便于找到和使用。

在地图上点击轨迹进入"轨迹设置"页面,再点击【高级】按钮进入'轨迹高级功能'操作页面,如下图:





统计:点击【统计】按钮,弹出'轨迹详情'窗口,如下图:




点击【导出为CSV】可将每一个轨迹点的经纬度、高度、海拔、距离、时间等数据导出为CSV格式的文件,可用Excel打开并进行进一步的自动运算,如下图:




查看剖面图




另存为图片:将当前的剖面图以图片格式保存

另存为CSV:将虚拟生成200个等距离的轨迹点并进行数据输出,如下图:


(如需要导出实际的轨迹点数据请使用:统计—-导出为CSV功能)



按时间回放:点击该按钮,弹出'轨迹回放'窗口,此时可以关闭'轨迹设置'、'轨迹高级功能'窗口,点击【播放】进入轨迹回放状态,如下图:




转换成线路:点击该按钮将在地图上生成导航线路,并弹出导航线路设置窗口,如下图:


在导航线路设置页面可以进行模拟导航,如果电脑连接有GPS设备也可以直接开始导航



转换成图形:点击该按钮将在地图上生成以轨迹为轮廓并且首尾闭合的图形,如下图:




进入"图形设置",点击"高级"再点"详细信息"可查看图形面积,此功能常用于计算土地面积




生成下载区域:点击该选项弹出终端生成区域设置窗口,如下图




选择好轨迹周边范围、节点数,再点【确定】,生成指定范围大小的图形,如下图


此功能用于通过图形下载轨迹线路指定范围内的地图数据,可减少不必要的数据下载。



等距离插入标签或轨迹点:点击该选项弹出如下窗口


选择类型、间距,再点击【生成】,此功能可用于通信电力行业的杆路设计,配合'文件夹对象关联'功能可达到更高级的效果。




在轨迹点上插上标签:点击该选项弹出如下窗口


点击【确定】,即在轨迹点处插上标签,此功能适用于手动绘的轨迹,应用于通信,电力等




自动获取轨迹点高程:此功能是利用等高线数据生成轨迹点的海拔数据,点击弹出如下对话框。


点击【确定】




去除轨迹点时间:此操作是为了使轨迹导出为KML文件可以在谷歌地球里进行编辑。

轨迹头尾互换:不带时间的轨迹进行操作时,会弹出如下对话框


带时间的轨迹会被删除时间信息,并弹出如下带提示的对话框




轨迹点编辑:点击该选项弹出如下窗口,可对每一个轨迹点的经纬度、海拔进行编辑。


如果用户在系统设置里启用了轨迹属性扩展设置(按Ctrl键点击可访问链接查看说明),还可以对扩展信息进行编辑,编辑后的数据会在【高级—-统计—-导出为CSV】的表格里体现。



生成CAD偏移对象:


生成效果如下图黄色曲线,是按原蓝色轨迹逆时针偏移10米计算得来:
