如何将ArcGIS（SHP）文件导入到奥维中

更新 阅读 116,811 次

    奥维支持导入北京54、西安80、CGCS2000等分带投影坐标系以及CGCS2000地理坐标系以及自定义坐标系的SHP文件，可实现与ArcGIS的协同设计。

    下面分别对奥维PC端和手机端导入SHP文件进行说明。

    使用ArcGIS编辑的文件，坐标系、属性表、坐标值等信息是存储于不同文件中的，因此要正常将SHP文件导入奥维中，应将这些相关的同名文件放在同一个文件夹下。每个文件存放的信息如下：

    .shp文件：是主文件，存储矢量数据的空间信息，即坐标值；

    .dbf文件：存储矢量数据的属性信息（属性表文件）；

    .shx文件: 存储矢量数据的索引信息，即每个单元在shp中的位置；

    .prj文件：存储矢量数据的投影信息，即坐标系。

    除上述四个文件外，还可能包含.sbn、.sbx文件，这些文件都是根据SHP矢量数据包含的信息生成的。以上几个文件，.shp、.shx和.prj是不可缺少的，否则无法导入到奥维中；若.dbf缺失，则无法将该矢量数据的属性表导入到奥维中。

    本文演示数据的坐标系为3°分带投影的CGCS2000坐标系，导入CGCS2000地理坐标文件的操作步骤与之一致。

    1、奥维PC端导入SHP文件

    演示数据如下图所示，我们将其导入到奥维中。

    1

    首先，可以查看该文件的坐标系。

    在［内容列表］窗口，选中图层，点击鼠标【右键】，点击【属性】，查看坐标系。

    该文件的坐标系为：CGCS2000_3_Degree_GK_CM_117E，即采用3°分带投影的CGCS2000坐标系，中央经线为东经117°。

    4

    该矢量数据的各配置文件如下图所示：

    6

    下面，将该文件及其属性导入到奥维中。

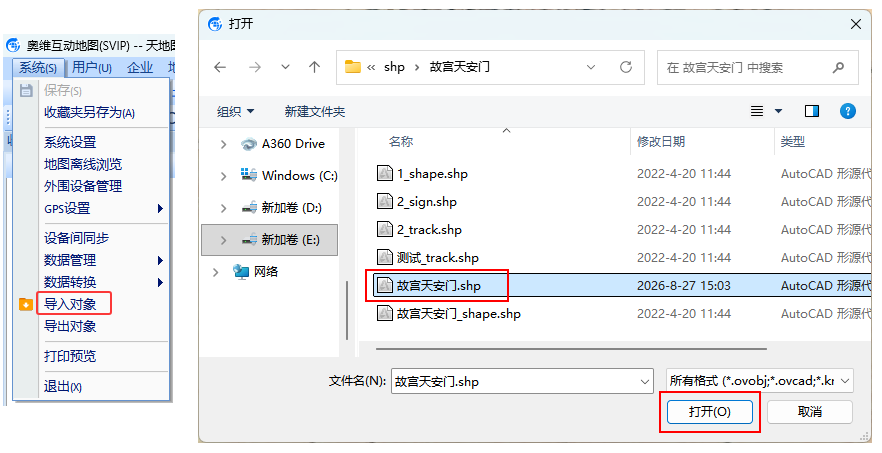

    在奥维中，点击［系统］菜单，点击【导入对象】按钮，选择需要导入的shp文件，点击【打开】按钮。

    1

    进行PRJ坐标设置和DBF属性设置。

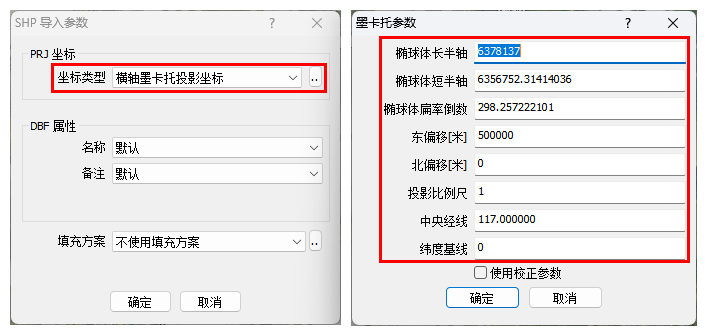

    （1）PRJ坐标

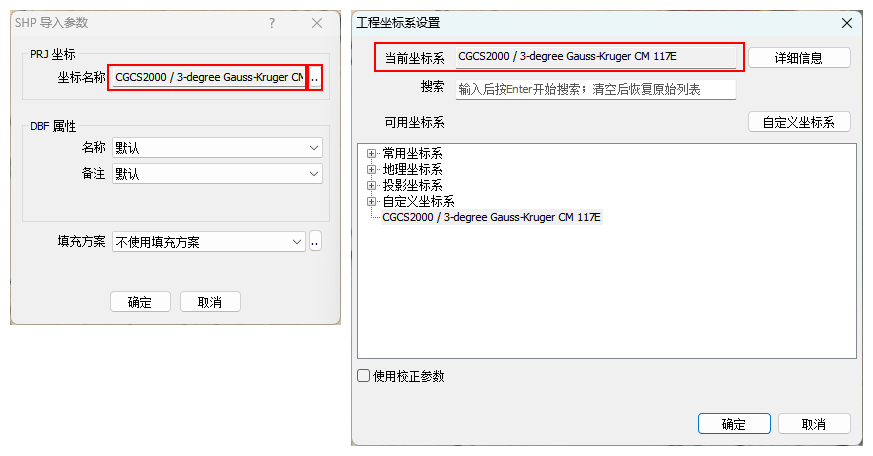

    ArcGIS矢量数据是带有坐标系的，奥维系统可自动识别，因此PRJ坐标设置保持默认即可。

    9

    （2）DBF属性

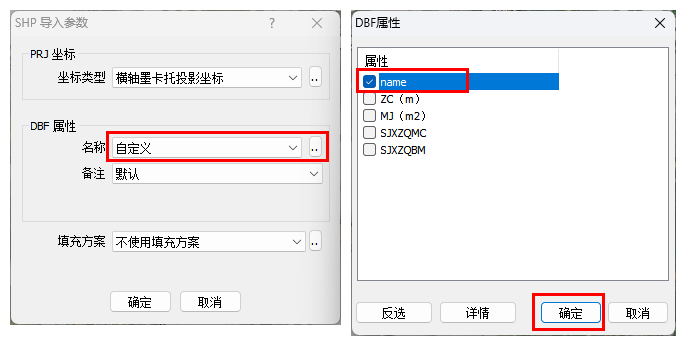

    名称：可将属性表的某个字段作为名称导入，显示在地图。

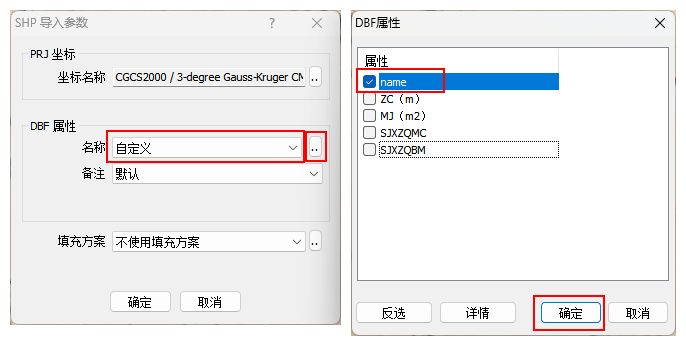

    如下图所示，选择【自定义】，点击【…】，勾选某个字段（如name）或多个字段，点击【确定】，即可。

    10

    备注：可选择【无】【文本】或【备注模板】。

    若选择【无】，则不会导入矢量数据的属性表；若选择【文本】，则所有属性以“文本”的形式显示在【备注】栏中；若选择【备注模板】，则导入的属性表以“表格”的形式显示。

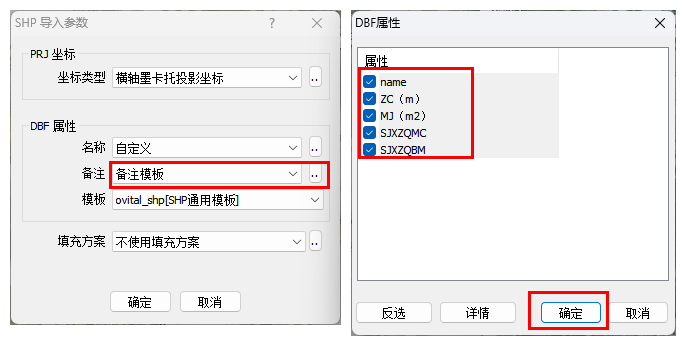

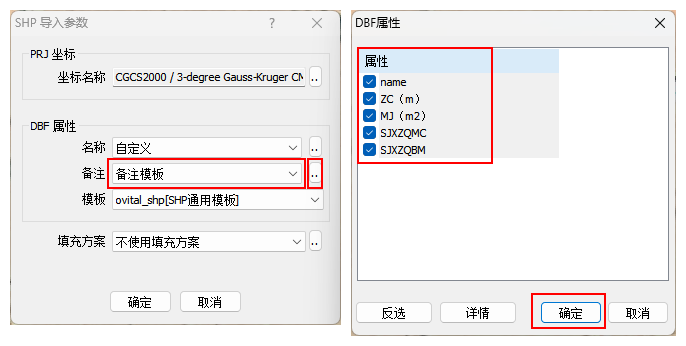

    我们选择【备注模板】，点击【…】，勾选需要导入的属性字段，点击【确定】。

    模板选择【ovital_shp[SHP通用模板]】。若您编写了HTML模板，也可以选择自己编写的模板。

    11

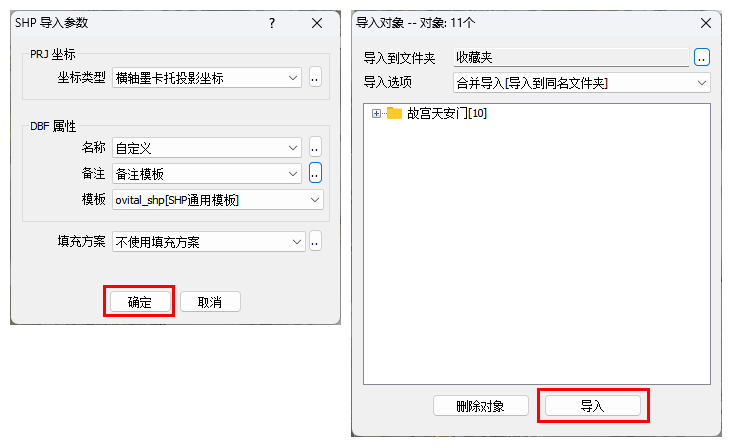

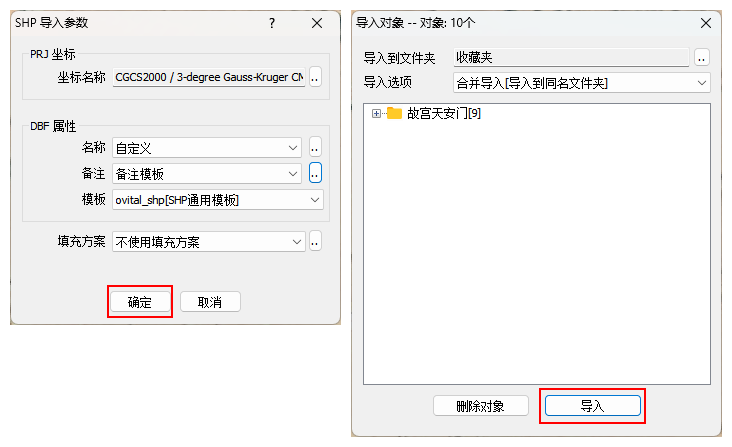

    设置好PRJ坐标和DBF属性后，点击【确定】，点击【导入】，即可。

    15

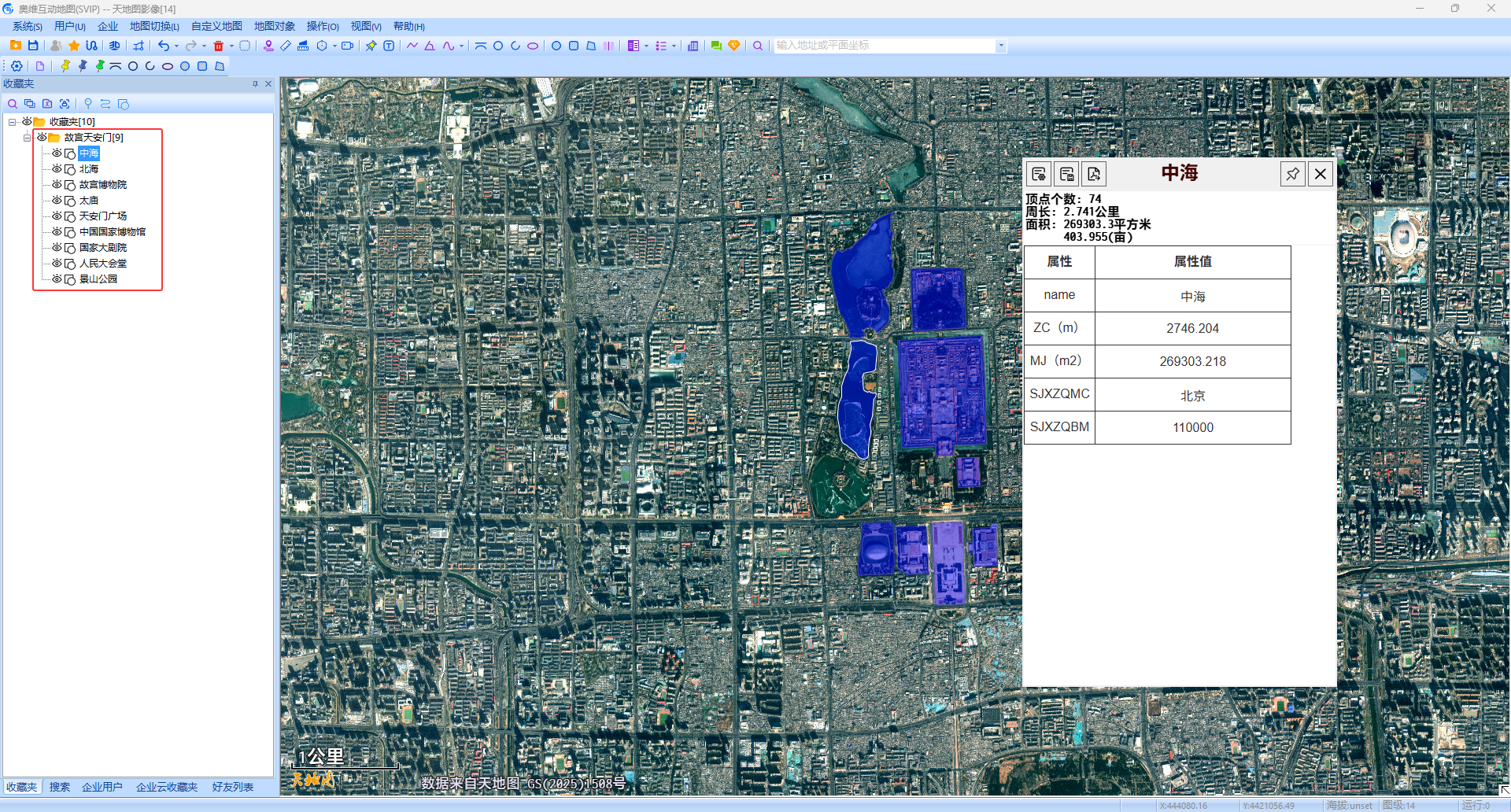

    导入后，所有数据会显示在地图上，保存在收藏夹中。

    14

    若导入后存在一定的偏移，请参考使用帮助文档《如何处理导入shp文件产生的偏移》予以校正。

    在电脑端导入shp文件后，可发送到手机端使用，具体操作步骤如下：

    电脑端操作：登录账户后，在［好友列表］下找到【我的手机】，双击，点击【收藏夹】，勾选需要发送到手机端的数据，点击【确定】，点击【发送】，即可。

    手机端操作：与电脑登录同一个账户，电脑端发送数据后，手机端会立马收到。点击左上角头像，在［好友］页面下找到【我的电脑】，点击进入会话界面；点击【下载】，下载数据；点击数据，点击【收藏当前数据】，选择存放目录，点击【确定】，可将这些数据保存到手机端的收藏夹中。

    2、奥维手机端导入SHP文件

    直接使用手机导入SHP文件，若文件不在手机上，您需要先将shp文件传输到手机上，参考使用帮助文档《如何使用奥维点对点传输文件（或文件夹）》。

    ★注意：.shp、.shx、.prj和.dbf四个同名文件要一起保存在手机上，否则无法正常导入。

    在手机上导入shp文件的具体操作步骤如下：

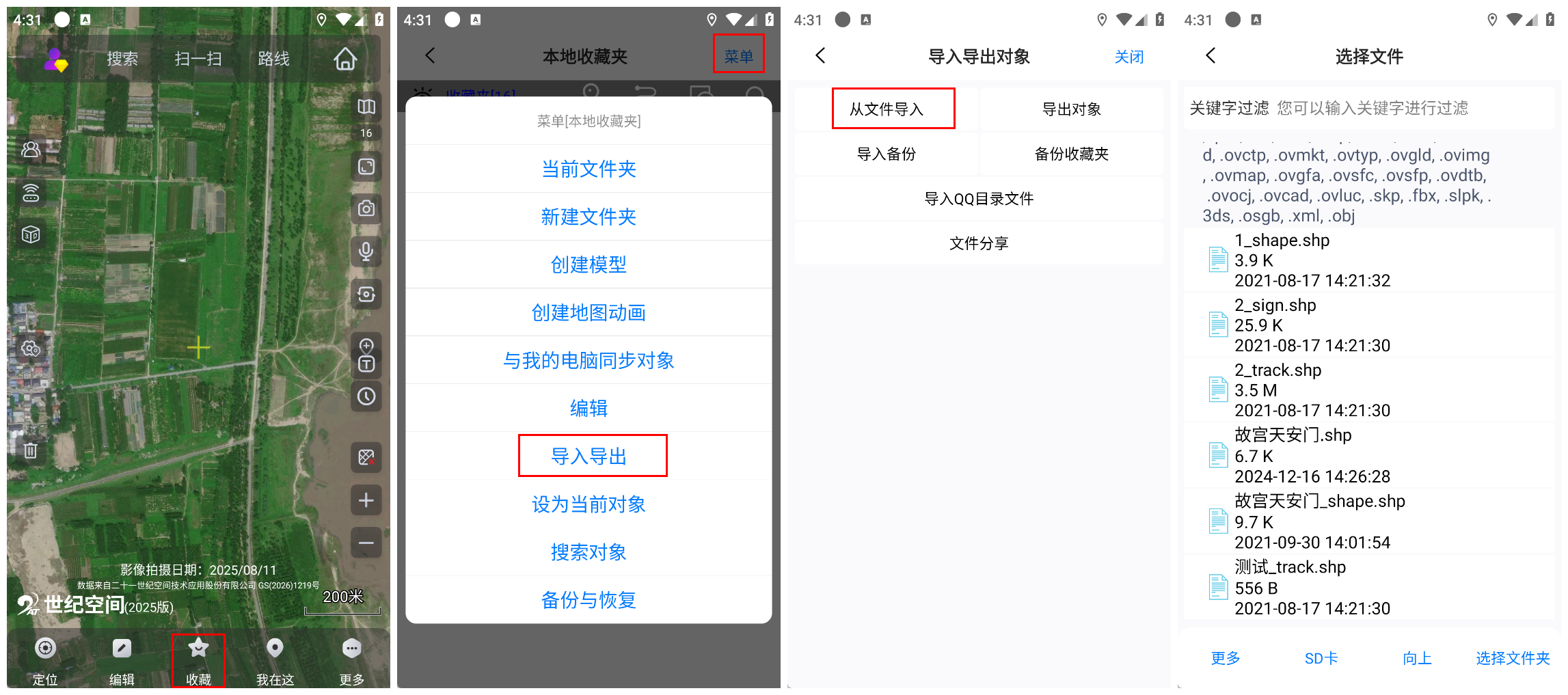

    在奥维手机端主界面，点击【收藏】，点击【菜单】，点击【导入导出】，点击【从文件导入】，进入［选择文件］页面。

    该页面为奥维的根目录，对于苹果手机，在此选择数据，执行导入即可；对于安卓手机，使用不同软件发送的数据会保存不同的目录下，若没有将数据保存在奥维跟目录下，则前往其它目录选择文件。

    2

    安卓QQ文件存储目录：文件管理/内部存储/tencent/QQfile_recv

    安卓微信文件存储目录：文件管理/内部存储/tencent/MicroMsg/Download

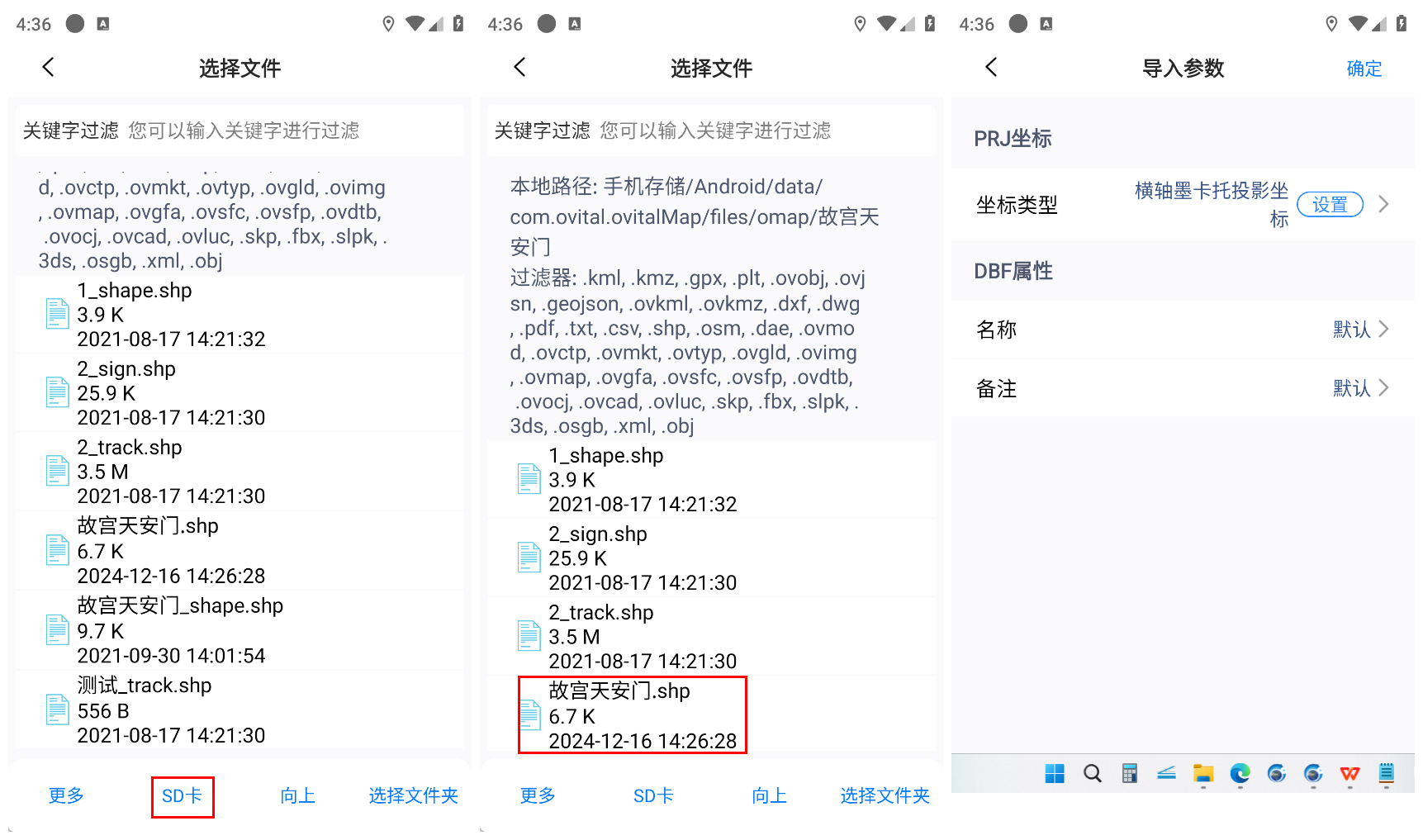

    本文演示的数据存放在QQ目录下，因此点击【SD卡】，找到数据存放目录，选择需要导入的数据，进入［导入参数］设置页面。

    3

    PRJ坐标：shp文件本身带有坐标系，奥维会自动匹配，保持默认即可。

    DBF属性：根据实际需要进行设置，可将某些属性作为名称导入，显示在地图上；可将shp文件的属性表以文本或者表格的形式导入到奥维。

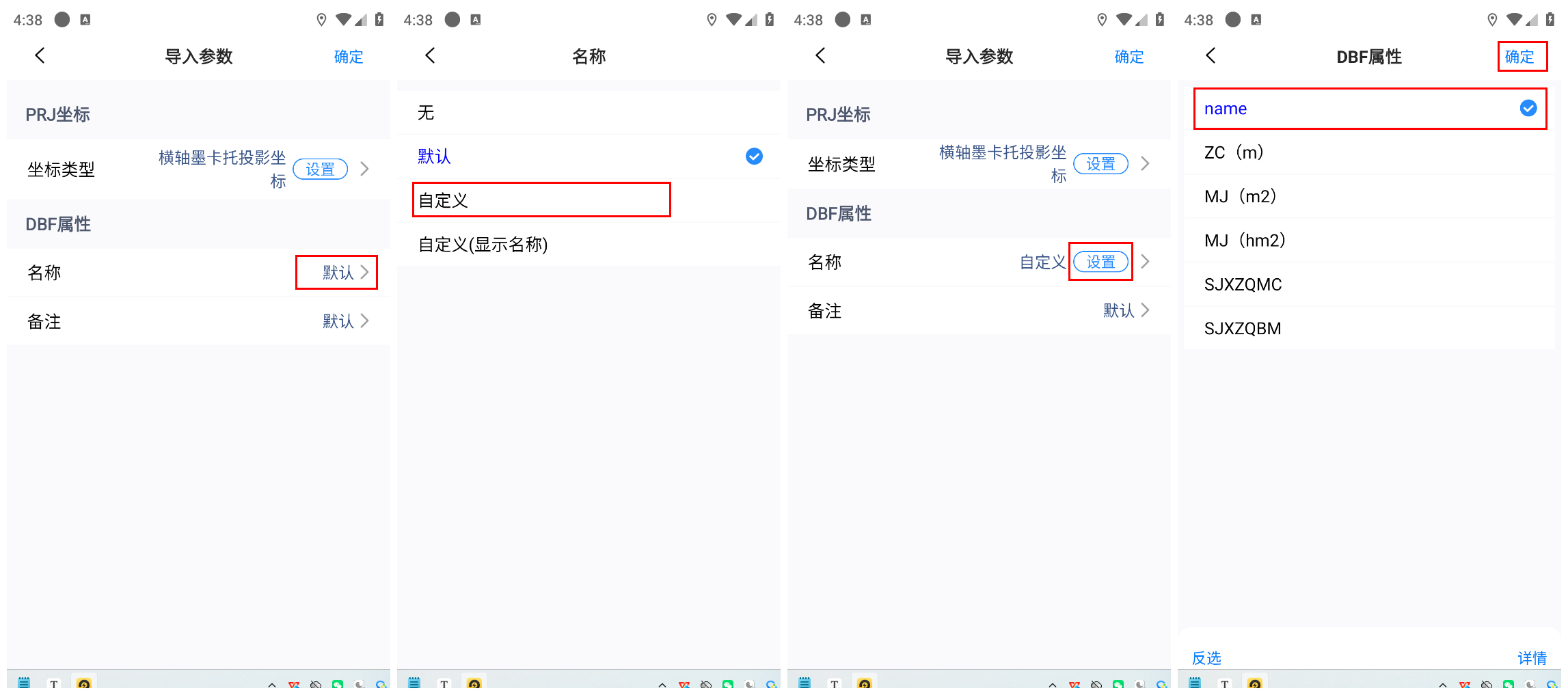

    设置名称。点击【名称】栏，选择【自定义】，点击【设置】，勾选作为名称导入的属性字段，点击【确定】。

    4

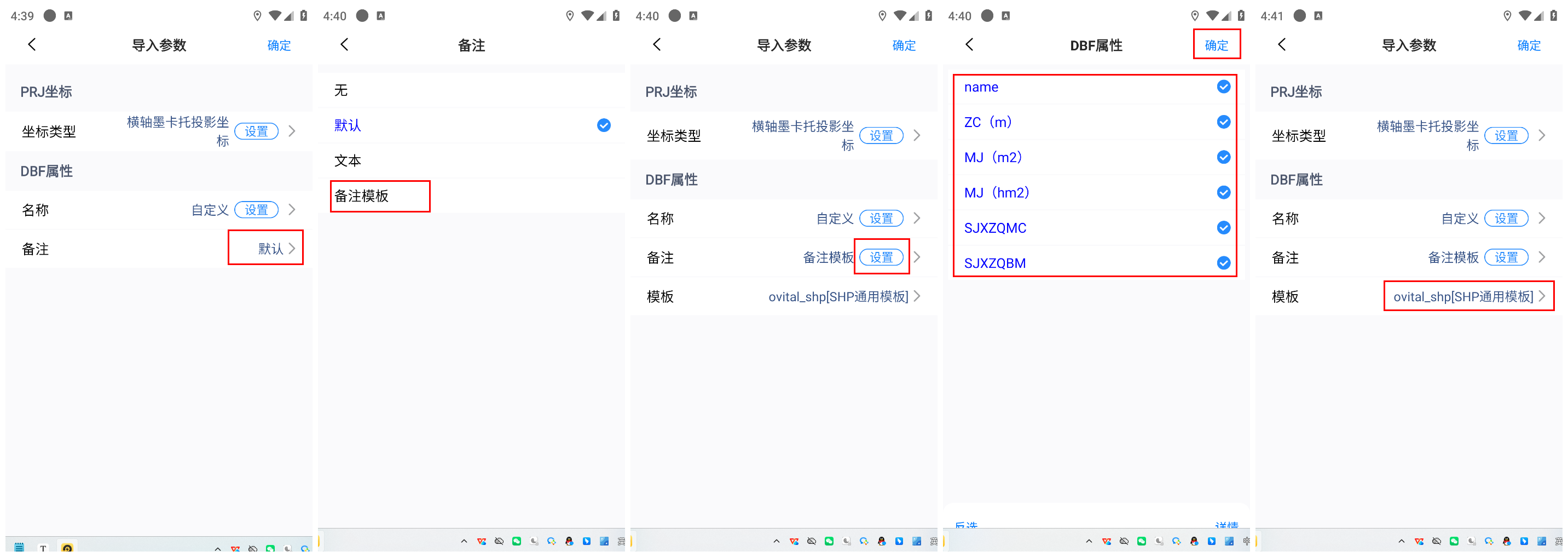

    设置备注。点击【备注】栏，选择【备注模板】，点击【设置】，勾选需要导入的属性字段，点击【确定】，模板可选择【ovital_shp[SHP通用模板]】，也可以选择您自己编写的HTML模板。

    5

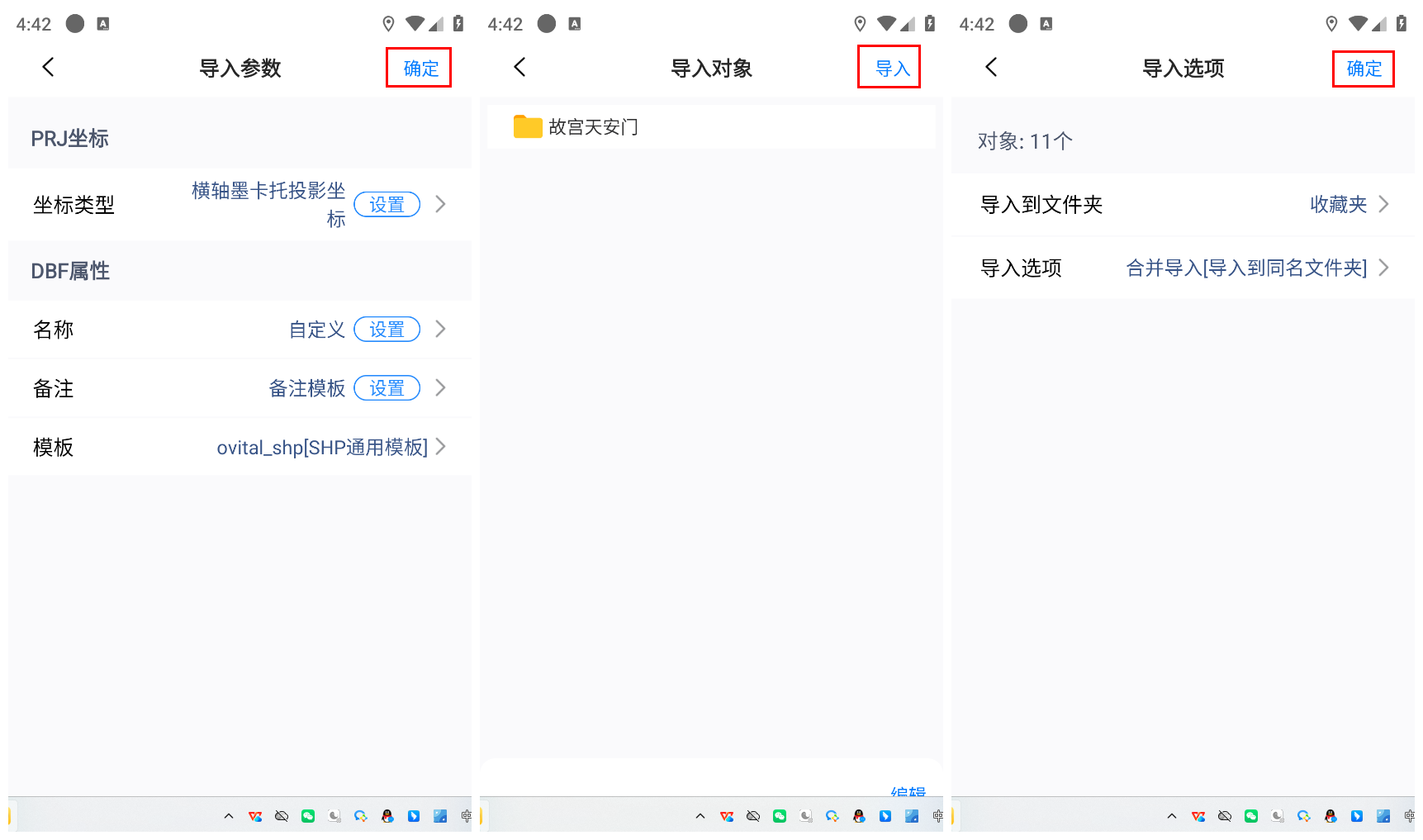

    设置好导入参数后，点击【确定】，系统解析文件，看解析出来的对象是否正确：

    若正确，点击【导入】，点击【确定】，执行导入，点击【关闭】；

    若不正确，请检查shp的配置文件是否缺失，确定无误后重新导入。

    6

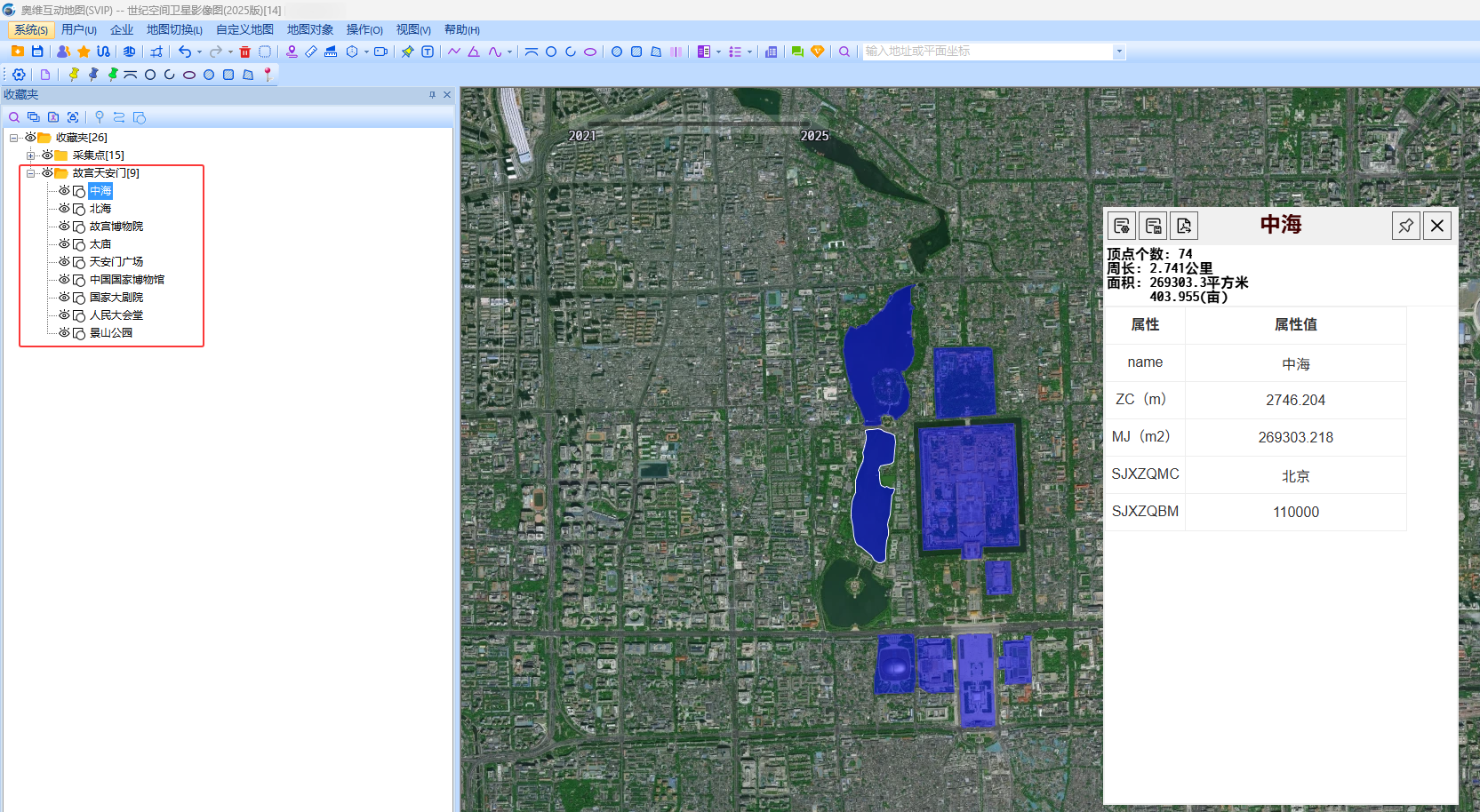

    导入成功后，数据会保存在收藏夹中，显示在地图上。

    在地图上，点击任一数据，点击7按钮，即可查看该数据的属性表。

    8

    若导入后存在一定的偏移，请参考使用帮助文档《如何处理导入shp文件产生的偏移》予以校正。
